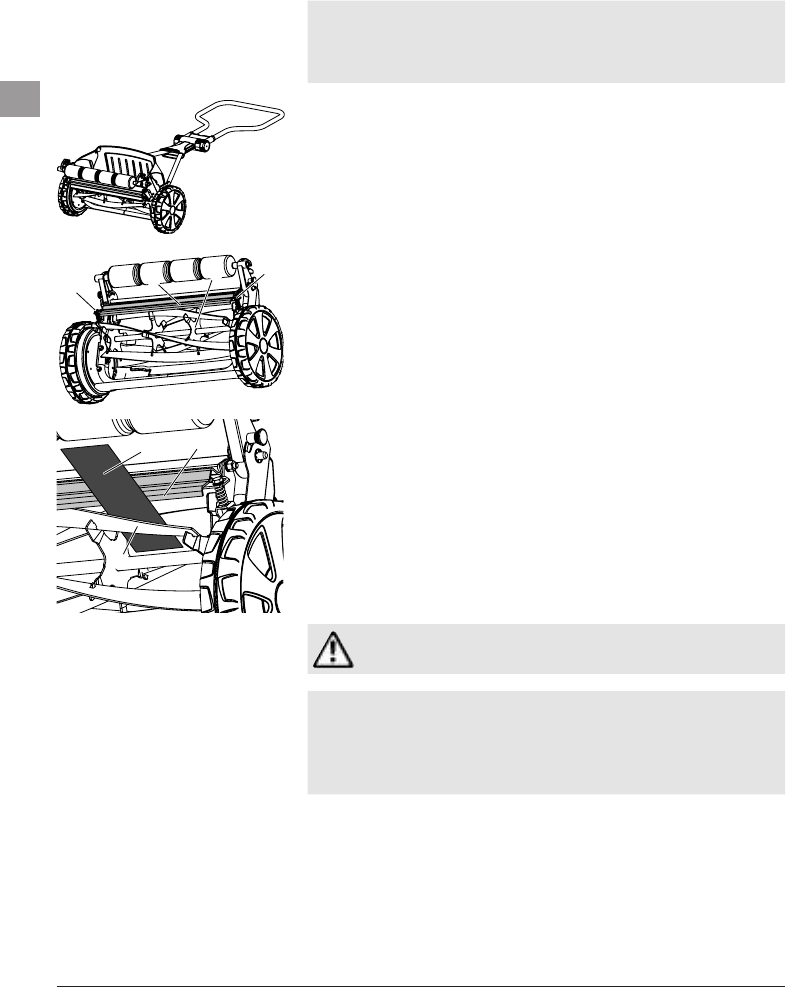

Snijmechanisme instellen: Het snijmechanisme van uw kooimesmaaier werd voor het
verlaten van de fabriek optimaal ingesteld. Mocht de snede na
langer gebruik onzuiver worden, corrigeert u de instelling van
het ondermes dan als volgt:
e
w
q
e
9
r
9
w
ßq
1. Kooimesmaaier reinigen.
2. Leg de maaier op de grond, zodat bij het instellen van het
snijgereedschap de maaier niet kan kantelen.
3. Messenwals
q
en ondermes
w
controleren op bramen en
deze zo nodig verwijderen met een slijpsteen.
4. Linker en rechter inbusbout
e
met een schroefsleutel (10 mm)
tegen de klok in losdraaien tot de messenwals
q
nog net vrij
kan doordraaien.
5. Linker inbusbout
e
met een schroefsleutel (10 mm) voorzichtig
aandraaien, terwijl de messenwals
q
draait, totdat deze een
licht contact krijgt met het ondermes
w
.
6. Daarna de linker inbusbout weer zover losdraaien tot de mes-
senwals het ondermes net niet meer raakt (geruisloos draait).
7. Herhaal de procedure aan de rechterkant.
8. Snijproef:
Papieren strook
r
zo op het ondermes
w
leggen dat hij naar
de as van de messenwals
q
wijst.
9. Messenwals
q
voorzichtig draaien.
Bij juist ingesteld ondermes
w
wordt het papier als door een
schaar afgesneden.
10. Herhaal de snijproef op verschillende plaatsen en aan alle
messen van de messenwals
q
.
Bijslijpwerkzaamheden /
reparaties:
Om veiligheidsredenen mogen uitsluitend originele
GARDENA reserveonderdelen worden gebruikt.
Wendt u tot de Technische dienst van GARDENA als het snij-
gereedschap, dat bij goed onderhoud pas na jaren bot wordt,
moet worden vervangen. Reparaties aan de kooimesmaaier en
de montage van de messen kunnen worden uitgevoerd door
geschikte vakwerkplaatsen.
Laat uw kooimesmaaier liefst in de herfst controleren zodat deze
gebruiksklaar is voor het volgende maaiseizoen.
Bij overige storingen verzoeken wij u contact op te nemen met de
GARDENA servicedienst.
8. Leverbare accessoires
GARDENA grasvangzak Bijeenharken van het afgemaaide is niet meer
nodig.
art. 4029
