6. Einbau und Montage
6.5 Anschlüsse legen
Sämtliche Zu- bzw. Überlaufleitungen sind mit einem
Gefälle von mind. 2 % zu verlegen (nachträgliche
Setzungen sind dabei zu berücksichtigen). Der
Anschluss erfolgt an der vorgebohrten Öffnung am
Behälter. Die Zuleitung sollte möglichst geradlinig verlegt
werden. Erforderliche Bögen sind mit 30°-Formstücken
auszubilden.
Um eine Be- bzw. Entlüftung des Behälters zu schaffen
muss ein DN 100 KG - Rohr angeschlossen und steigend
zur Entlüftungsstelle verlegt werden. Der
Zusammenschluss mit Entlüftungen anderer Bauwerke
ist nicht zulässig.

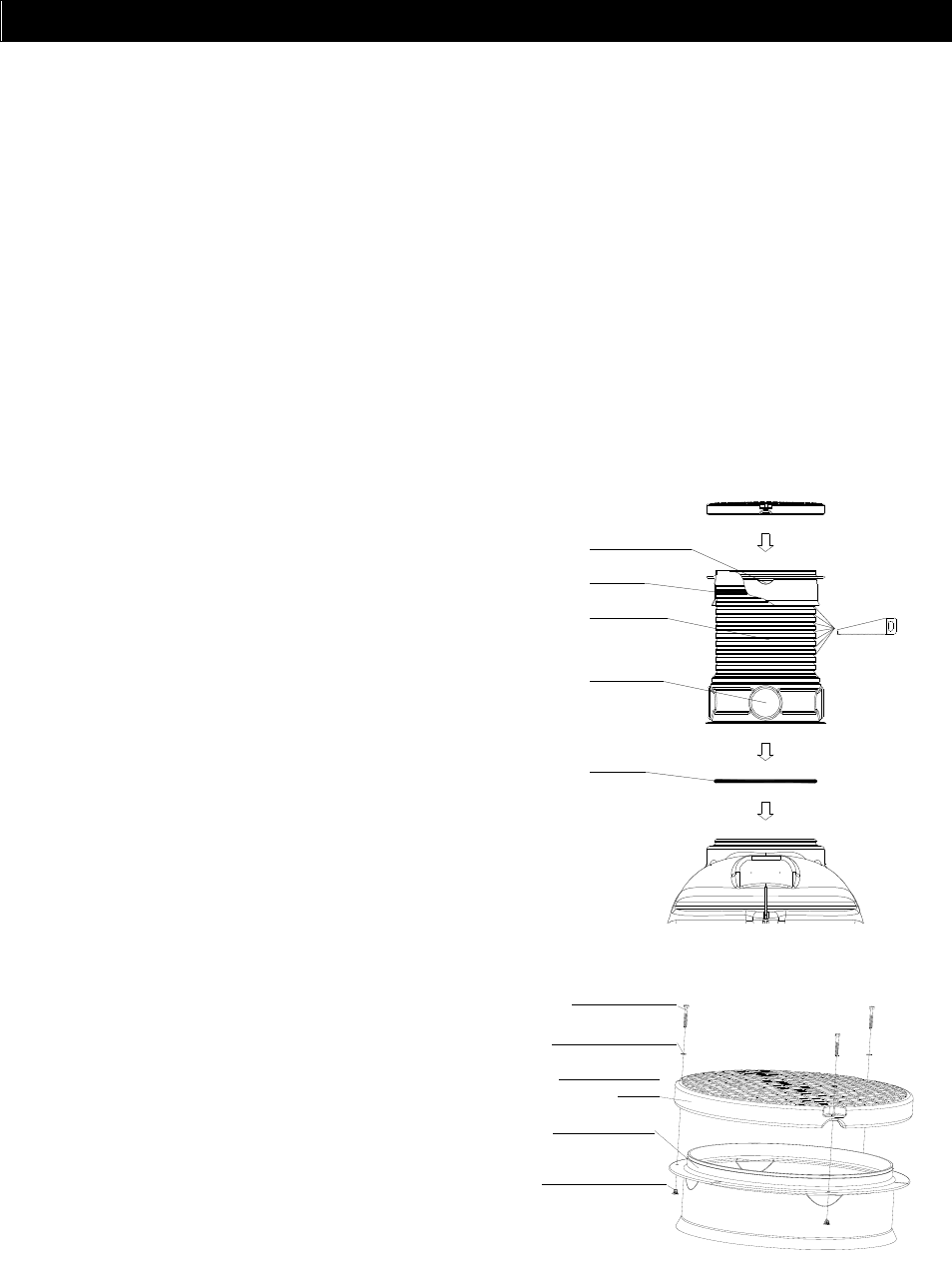

6.6 Montage des Teleskop-Domschachtes
Die Schachtverlängerung ist an 9 Stellen von oben um
jeweils 50 mm kürzbar (siehe Skizze). Dadurch können
Erdüberdeckungen über Tankschulter zwischen 570 mm
und 1000 mm realisiert werden. Evtl. muss bei geringen
Erdüberdeckungen neben dem Schacht auch der
Teleskopaufsatz gekürzt werden.
Der Dichtring wird in die oberste verbleibende
umlaufende Nut eingelegt und der Teleskopaufsatz
darüber geschoben (Dichtung einfetten). Der
Teleskopaufsatz muss gut mit Erdmaterial unterfüttert
werden, damit er bei Belastung nicht absacken kann.
Anschließend wird der Domschacht-Dichtring in die Nut
des Tankhalses eingelegt und der Domschacht lose
aufgesetzt. Beim Auffüllen und Verdichten der Grube
bekommt sie ihre Stabilität, ohne dass sie extra befestigt
werden muss.
Dichtring
Dichtring
Teleskopaufsatz
Domschacht
Anschlussfläche
6.7 Montage des doppelwandigen PE-Deckels auf den Teleskop-Domschacht
Der Deckel muss, außer bei Arbeiten im Behälter,
kindersicher verschlossen sein.
Die 3 Einschlaghülsen von unten in die Löcher des
Teleskopaufsatzes einführen und von oben die
Schrauben zum Festhalten 5-6 Gewindegänge
einschrauben, die Einschlaghülsen mit einem Hammer
einschlagen. Anschließend den Deckel aufsetzen und
kindersicher verschrauben. Die Unterlegscheibe
verhindert ein einschneiden der Schraube in das Material
des Deckels.
Den Deckel immer kindersicher verschrauben!
Schraube M8x60
Unterlegscheibe M8
Doppelwandiger
Deckel
Teleskopaufsatz
Einhschlaghülse M8
