Service Manual

SERVICING
5-5
Part No. 001-3474-002
Pin 2 - 7.5V DC
Pin 3 - 7.5V DC
Pin 4 - 0.0V DC (while transmitting)
Pin 5 - 5.0V DC
Pin 6 - 2.5V DC Transmit In/1.5V P-P max
Place a DC ammeter in the supply line to the transceiver and the following maximum currents should be
measured:
Pin 2 - 650 mA
Pin 3 - 250 mA
Pin 5 - 12 mA

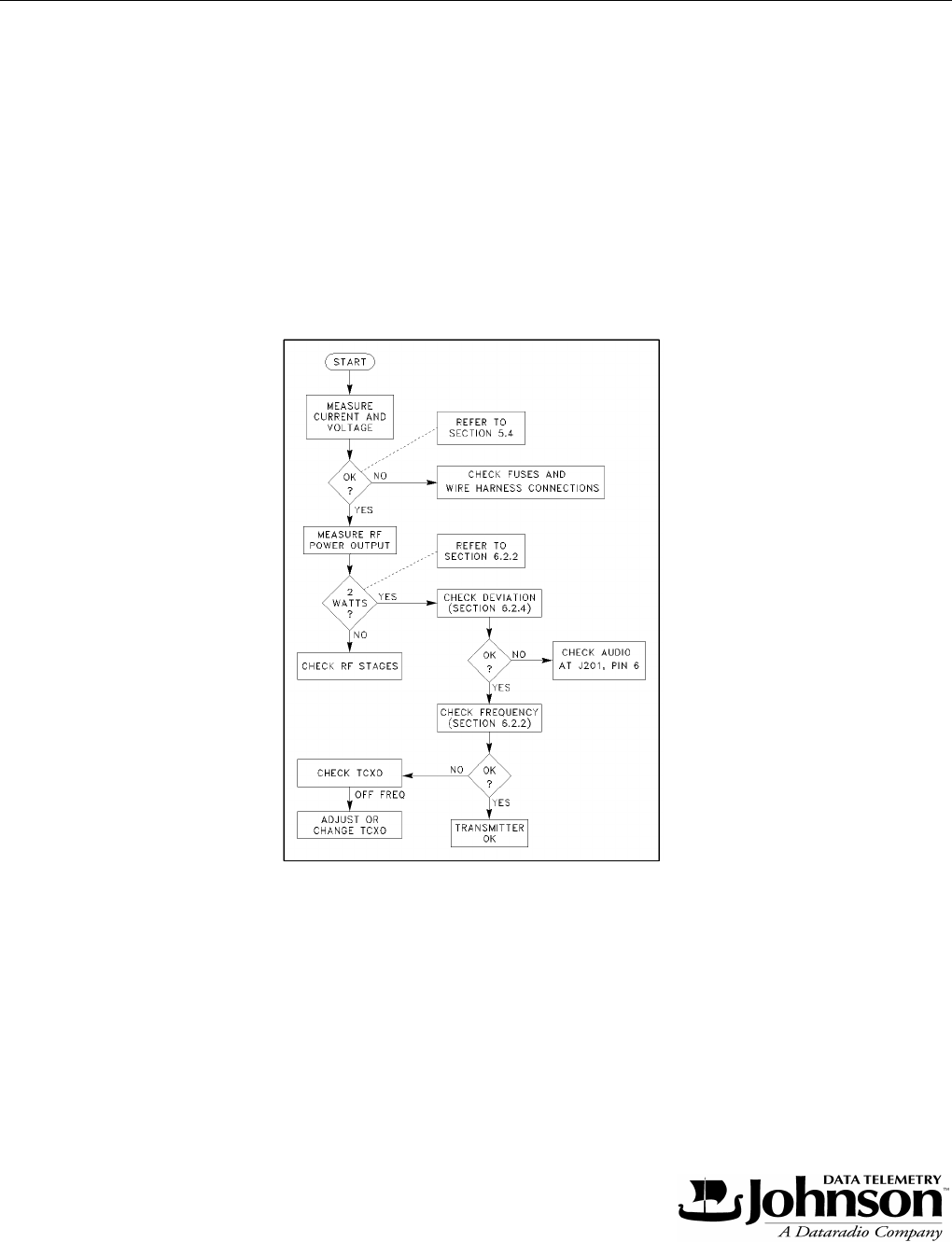

Figure 5-2 TRANSMITTER SERVICING FLOWCHART
