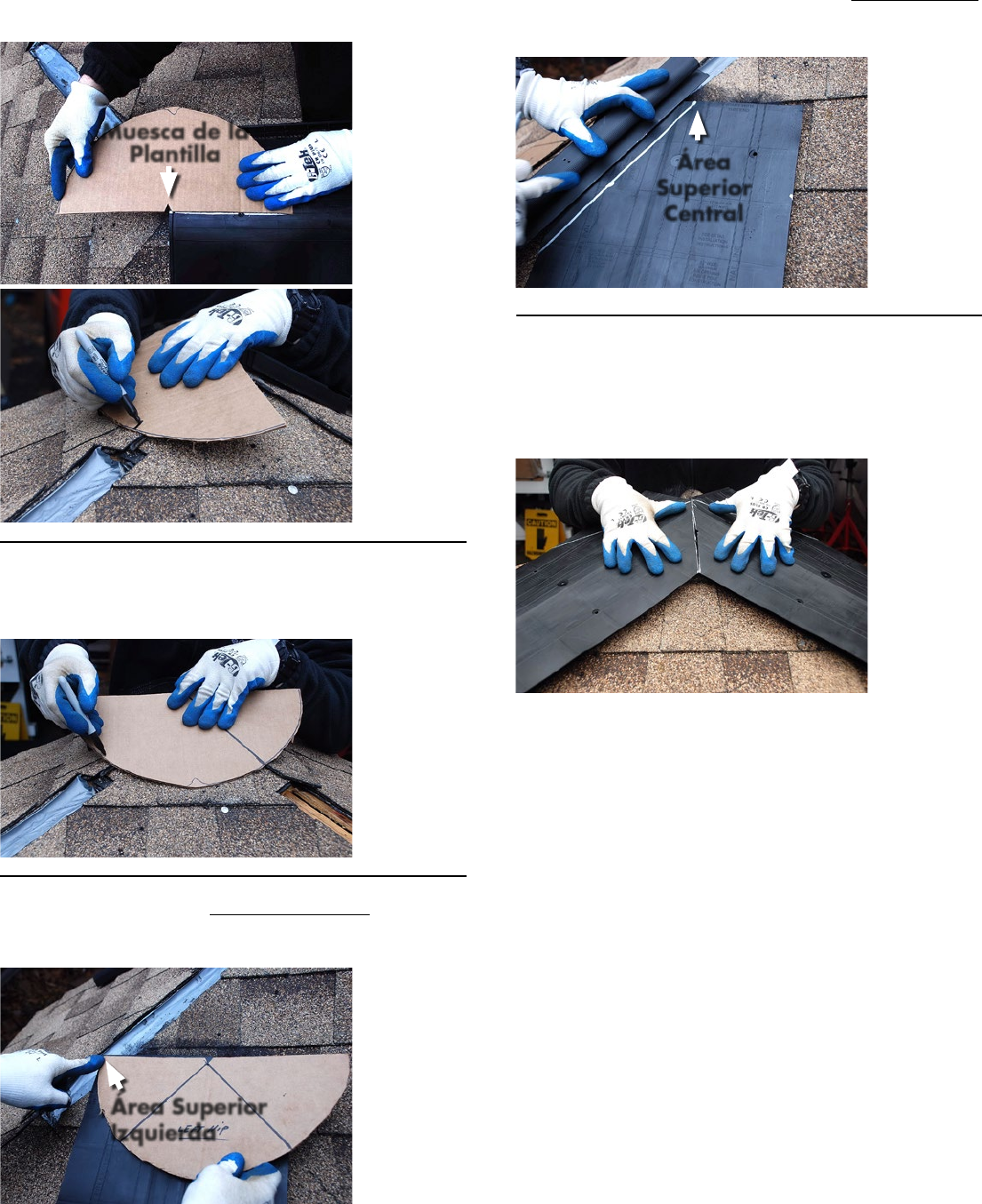

PASO 6 – Voltee la plantilla y utilícela para encontrar los ángulos para el lado

inclinado izquierdo. Marque el primer ángulo para el lado inclinado izquierdo sobre la

plantilla. Utilice una regla para trazar una línea que conecte esta marca a la muesca

de la plantilla.

PASO 7 – Gire la plantilla al plano del techo del frente. Alinee el primer ángulo

con el lado inclinado derecho. Marque un segundo ángulo sobre la plantilla para el lado

inclinado izquierdo. Utilice una regla para trazar una línea que conecte la segunda

marca a la muesca de la plantilla.

PASO 8 – Alinee la plantilla a la esquina superior izquierda de la Ventilación

Cobra

para Techos a Cuatro Aguas y marque los dos ángulos en la parte superior de la

ventilación.

PASO 9 – Ubique el centro superior de la Ventilación Cobra

para Techos a

Cuatro Aguas. Utilice una regla para dibujar dos líneas desde el área superior central

a través de los dos ángulos marcados previamente. Corte con cuidado la ventilación a

lo largo de las dos líneas como se muestra en el Paso 5. La sección izquierda de la

ventilación para techos a cuatro aguas ahora está completa.

PASO 10 – Una las Ventilaciones Cobra

para Techos a Cuatro Aguas con la

ventilación de borde. Ajuste las ventilaciones para techos a cuatro aguas con clavos

helicoidales de 1 ¾” (44 mm) a través de los orificios premarcados de 6” (152 mm)

de la pistola de clavos. Utilice una cinta ancha de 3” (76 mm) WeatherWatch

o la

barrera contra goteras autoadhesiva StormGuard

para cubrir posibles uniones entre

ventilaciones.

Muesca de la

Plantilla

Área Superior

Izquierda

Área

Superior

Central
