Installation Guide

INSTRUCCIONES DE VENTILACIÓN COBRA
®
PARA TECHOS A CUATRO
AGUAS PARA CORTE INGLETEADO DE VENTILACIÓN DE BORDE

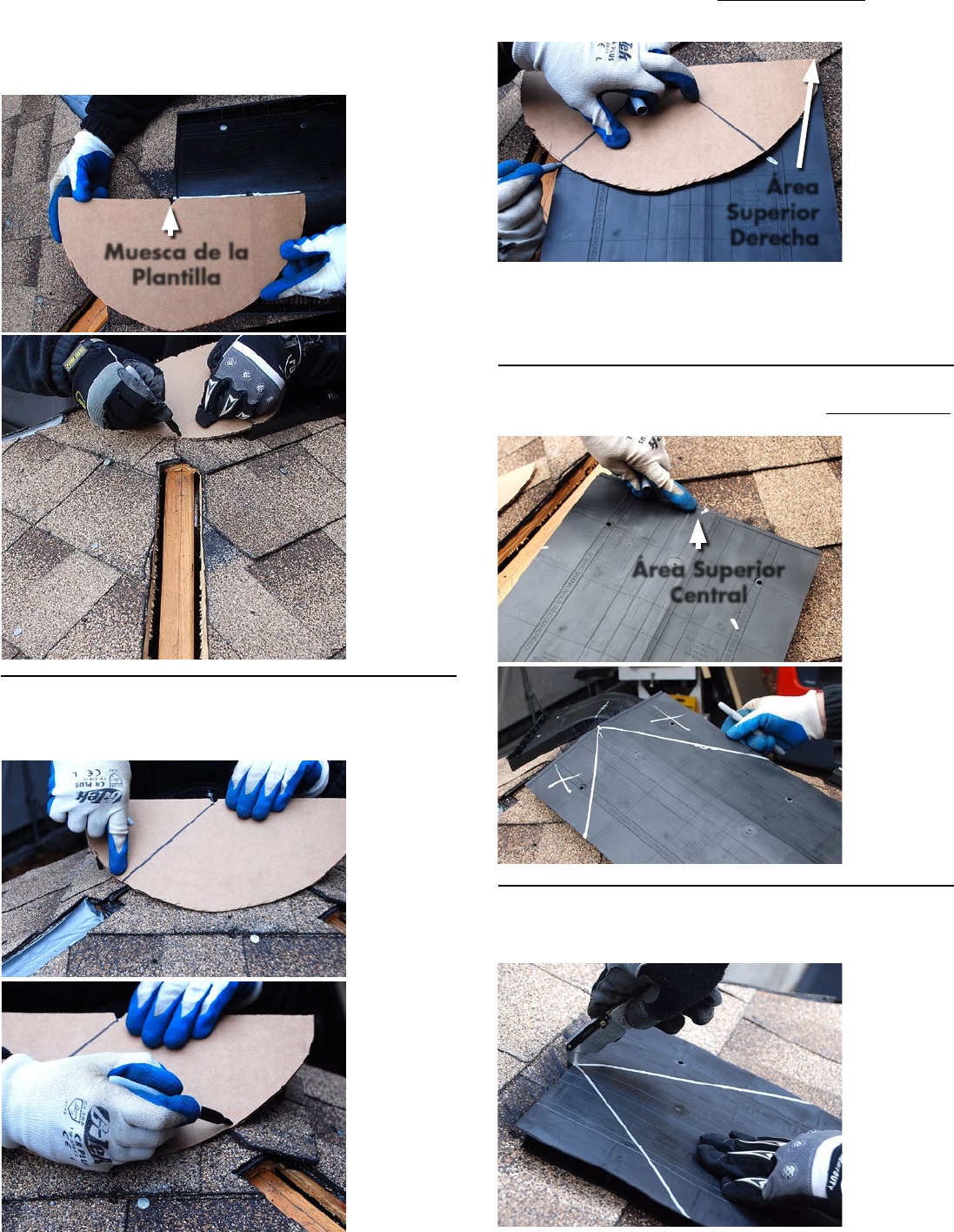

PASO 1 – Corte la plantilla de la caja de Ventilación Cobra
®
para Techos a Cuatro
Aguas. A la derecha de la ventilación de borde, coloque la plantilla paralela a la línea
central de ventilación de borde con la muesca de la plantilla en el extremo de la
ventilación de borde. Marque el primer ángulo para el lado inclinado derecho sobre la
plantilla. Utilice una regla para trazar una línea que conecte esta marca a la muesca de
la plantilla.
PASO 2 – Gire la plantilla al plano del techo del frente. Alinee el
primer ángulo con el lado inclinado izquierdo. Marque un segundo ángulo
sobre la plantilla para el lado inclinado derecho. Utilice una regla para tra
-
zar una línea que conecte la segunda marca a la muesca de la plantilla.
PASO 3 – Alinee la plantilla con la esquina superior derecha de la Ventilación
Cobra
®
para Techos a Cuatro Aguas y marque los dos ángulos en la parte superior de la
ventilaciónt.
Nota: Las flechas “Hacia el Pico” en relieve sobre la superficie superior de la ventilación
deben apuntar al pico del techo.
Consejo útil: Indique “Lado derecho” sobre este lateral de la plantilla para ayudar a
evitar confusiones al utilizar el otro lateral de la plantilla para el lado inclinado izquierdo.
PASO 4 – Ubique el centro superior de la Ventilación Cobra
®
para Techos a
Cuatro Aguas. Utilice una regla para dibujar dos líneas desde el área superior central
a través de los dos ángulos marcados previamente.
PASO 5 – Corte con cuidado la Ventilación Cobra
®
para Techos a Cuatro Aguas
a lo largo de las dos líneas. La sección derecha de la ventilación para techos a cuatro
aguas ahora está completa.
Muesca de la
Plantilla
Área Superior
Central
Área
Superior
Derecha
