Dimensiones/Primera Ranura de Aire para Techo a Cuatro Aguas: A partir de
12” (305 mm) hacia abajo desde la parte superior del techo a cuatro aguas, marcar
y cortar una ranura de aire de 2 ½” x 36” (64 mm x 914 mm) centrada sobre el lado
inclinado para brindar una abertura de ½” x 36” [13 mm x 914 mm] a cada lado de la
viga del techo a cuatro aguas. Quite de la ranura cualquier revestimiento o membrana.
En plataformas base de madera contrachapada o de panel de fibra orientada (OSB, por
sus siglas en inglés), donde la unión del revestimiento hace intersección con la ranura de
aire de la limatesa, para de cortar la ranura de aire 2” (51 mm) antes de la unión y
continúa cortando la ranura 2” (51 mm) después de la unión, dejando un total de 4”
(102 mm) de plataforma base sin cortar en la unión. Luego, continúa cortando hasta el
punto de 36” (914 mm) marcado anteriormente. Esto mantendrá el área de unión fijada
a la viga limatesa para mayor resistencia. La ranura de aire se puede ampliar, en este
caso, hasta 5/8” (15.9 mm) a cada lado de la viga limatesa, para mantener un área
neta de libre ventilación (NFVA, por sus siglas en inglés) adecuada.
Ranuras de Aire Subsiguientes: Después de cortar la ranura de aire de la parte
superior del techo a cuatro aguas,deje 12” (305 mm) del lado inclinado sin cortar.
Marque y corte otra ranura de aire de 2 ½” x 36” (64 mm x 914mm) centrada sobre
el lado inclinado para brindar una abertura de ½” x 36”(13mm x 914 mm) a cada lado
de la viga del techo a cuatro aguas. Continue marcando y cortando ranuras de aire de
techo a cuatro aguas separadas según sea necesario, hasta alcanzar el punto medio del
techo. Según la longitud del lado inclinado del techo y las necesidades de ventilación, la
ranura inferior del techo a cuatro aguas más cercana al punto medio, podrá ser inferior
a 36” (914 mm) de longitur. Recordar siempre: NO cortar ranuras más cercanas que
24” (610mm) de la pared exterior terminada del edificio.
NOTA: Vuelve a colocar los clavos o refuerza la plataforma de base de machihembrado
o el revestimiento de madera contrachapada o de panel de fibra orientada en el área de
las ranuras de aire de la limatesa, según sea necesario.

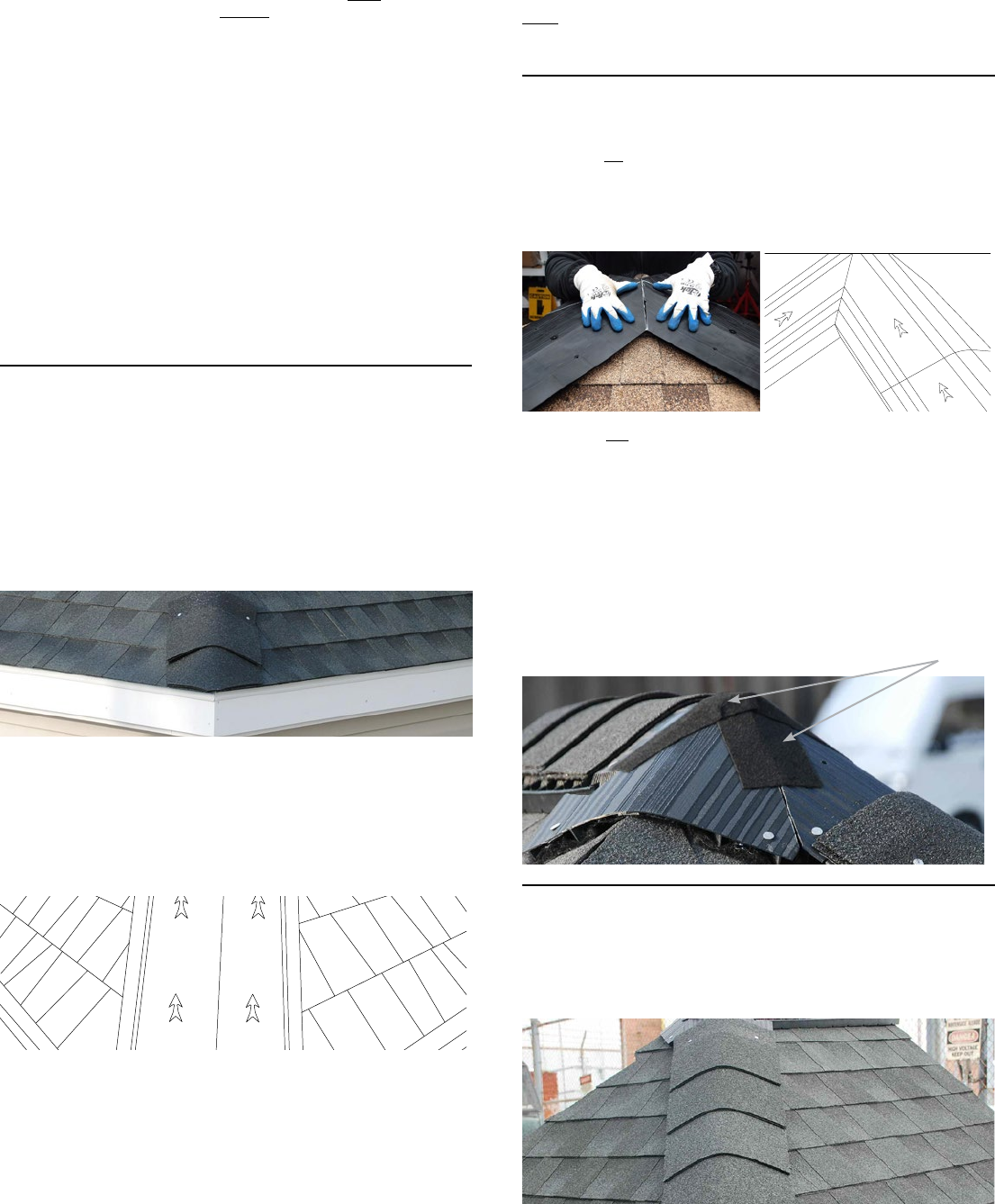

PASO 3 – Instalación de la Ventilación Cobra
®
para Techos
a Cuatro Aguas
Para dar una apariencia uniforme, instale la Ventilación Cobra
®
para Techos a Cuatro
Aguas en toda la longitud del techo y verifique que la ventilación esté siempre extendida
más allá de la parte inferior y superior de las aberturas de las ranuras del techo a
cuatro aguas en 12” (305 mm) como mínimo.
Instale dos capas de tejas en la base del techo a cuatro aguas (más cercanas al borde del
alero); estas capas de tejas estarán debajo de la sección inferior de Ventilación Cobra
®
para Techos a Cuatro Aguas. La colocación ayuda a asegurar que el extremo del techo
a cuatro aguas al borde del alero sea resistente a los factores climáticos.
Comenzar por la parte inferior del techo a cuatro aguas más cercana al
alero: Centre y ajuste la Ventilación Cobra
®
para Techos a Cuatro Aguas sobre las tejas,
apoyándola firme contra la superficie del techo.
¡IMPORTANTE! Asegúrese de instalar siempre la Ventilación Cobra
®
para Techos
a Cuatro Aguas con las flechas orientadas “Hacia el Pico” sobre la superficie
superior del punto de ventilación, hacia el pico del techo. Esta orientación es funda
-
mental para ayudar a prevenir filtraciones y fugas resultantes de factores climáticos.
Con la Ventilación Cobra
®
para Techos a Cuatro Aguas orientada correctamente, ajuste
la ventilación en su lugar utilizando clavos helicoidales neumáticos de 1
3
/
4
” (44 mm)
incluidos (o más largos si fuera necesario). Los clavos siempre deben atravesar la made
-
ra contrachapada o cubierta de paneles de fibras orientadas (OSB) o entrar por lo menos
3
/
4
” (19 mm) dentro de las planchas de madera y deben quedar al ras con la superficie
de la Ventilación Cobra
®
para Techos a Cuatro Aguas. La presión sugerida de la pistola
neumática de clavos es de 95-100 PSI. Sin embargo, puede ser necesario un ajuste de
presión por debajo o por encima de lo sugerido para evitar un clavado flojo o excesivo.
Coloque la primera sección de Ventilación Cobra
®
para Techos a Cuatro Aguas con los
clavos helicoidales apropiados en los orificios premarcados de 6” (152 mm) de la pistola
de clavos. Estos orificios se encuentran marcados en la ventilación con la frase “Ajustar
Ventilación Aquí”.
Continue fijando la Ventilación Cobra
®
para Techos a Cuatro Aguas hacia la parte
superior del pico del techo a cuatro aguas. Aplique las secciones siguientes mediante los
extremos solapados/contrasolapados.
NOTA: Para obtener la máxima resistencia a la intemperie, siempre verifique que la
Ventilación Cobra
®
para Techos a Cuatro Aguas se encuentre bien fija y ajustada a las
tejas inferiores del techo.
PASO 4 – Terminación del Techo a Cuatro Aguas e
Intersecciones de los Bordes
Instalaciones Sin Ventilación de Borde: Finalice la sección superior de la Ventilación
Cobra
®
para Techos a Cuatro Aguas en la parte superior del techo a cuatro aguas y aprox-
imadamente a la altura de la línea de la cumbrera. Las secciones de ventilación superiores
de techos a cuatro aguas adyacentes deben fusionarse e ingletearse con firmeza. Instale
una cinta de 3” x 12” (76 mm x 305 mm) de barrera contra goteras autoadhesiva en
todas las uniones entre las ventilaciones ingleteadas.
vents.
Instalaciones Con Ventilación de Borde: Siempre instale la ventilación de borde
antes de la instalación de la Ventilación Cobra
®
para Techos a Cuatro Aguas. Recorte
la plantilla impresa en el exterior del paquete de la Ventilación Cobra
®
para Techos a
Cuatro Aguas. Consulte las Instrucciones de Ventilación Cobra
®
para Techos a
Cuatro Aguas para Corte Ingleteado de Ventilación de Borde que se encuen
-
tran dentro del paquete.
Con la sección superior de la Ventilación Cobra
®
para Techos a Cuatro Aguas adecuada
en tamaño y bien fijas a la ventilación de borde, ajuste en su lugar según lo especificado
en el Paso 3. Instale una cinta de 3” x 12” (76 mm x 305 mm) de barrera contra goter
-
as autoadhesiva sobre todas las uniones entre la ventilación del techo a cuatro aguas y
la ventilación de borde. Proceda con la instalación de las capas de tejas.
PASO 5 – Instalación de Capas de Tejas
Instale las capas de tejas directamente sobre la Ventilación Cobra
®
para Techos a Cuatro
Aguas mediante el uso de clavos helicoidales neumáticos de 1
3
/
4
” (44 mm) (incluidos)
o más grandes, si fuera necesario. Siga la línea de clavos en la parte superior de la
ventilación para asegurarse de ajustar las capas de tejas en la posición correcta.
Cintas autoadhesivas de 3” x 12” (76 mm x 305 mm) de barrera contra goteras sobre todas
las uniones entre la ventilación para techos a cuatro aguas y la ventilación de borde
