Installation Guide

DIRECTIVES DE COUPE BISEAUTÉE DE L’ÉVENT
D’ARÊTIER COBRA
MD
À L’ÉVENT DE FAÎTAGE

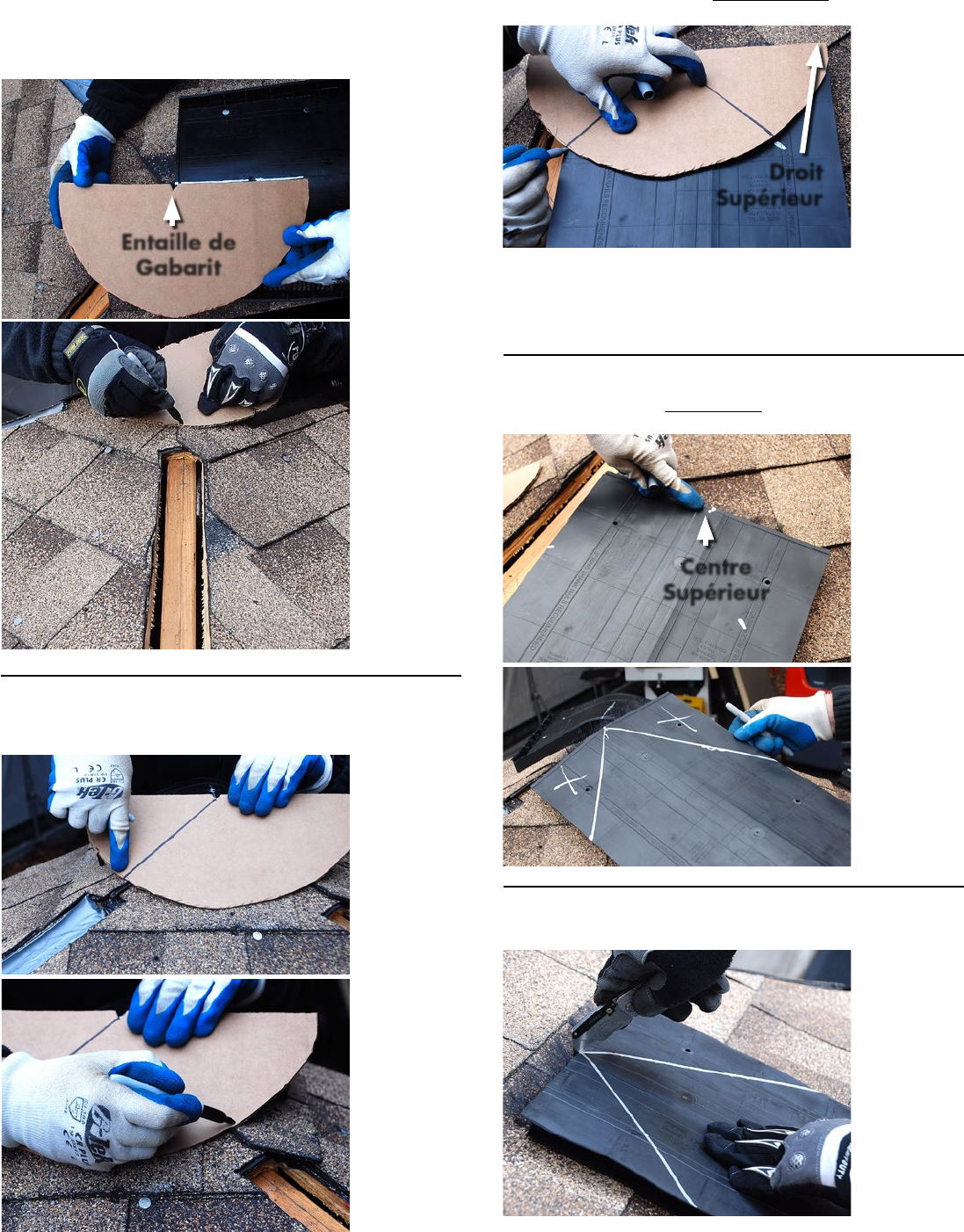

ÉTAPE 1 – Découpez le gabarit de la boîte de l’Évent d’Arêtier Cobra
MD
. Sur le
côté droit de l’évent de faîtage, placez le gabarit parallèle à la ligne centrale de l’évent
de faîtage avec l’entaille du gabarit au bout de l’évent de faîtage. Marquez le pre
-
mier angle pour l’arêtier droit sur le gabarit. Utilisez une règle pour tirer une ligne de
cette marque à l’entaille du gabarit.
ÉTAPE 2 – Pivotez le gabarit sur le plan du toit avant. Alignez le premier angle
à l’arêtier gauche. Marquez un deuxième angle sur le gabarit pour l’arêtier droit.
Utilisez une règle pour tirer une ligne de cette deuxième marque à l’entaille du gabarit.
ÉTAPE 3 – Alignez le gabarit au coin droit supérieur de l’Évent d’Arêtier
Cobra
MD
et marquez les deux angles sur le dessus de l’évent.
Remarque : Les flèches « Vers le Faîte » affichées en relief sur la surface supérieure
de l’évent doivent toujours pointer vers le faîte du toit.
Conseil Pratique! Écrivez « Arêtier Droit » sur ce côté du gabarit afin d’éviter toute
confusion lors de l’utilisation de l’autre côté du gabarit pour l’arêtier gauche.
ÉTAPE 4 – Repérez le centre supérieur de l’Évent d’Arêtier Cobra
MD
. Utilisez une
règle pour tirer deux lignes du centre supérieur à travers les deux angles marqués
précédemment.
ÉTAPE 5 – Coupez l’Évent d’Arêtier Cobra
MD
soigneusement le long des deux
lignes. La section de l’évent d’arêtier droit est maintenant achevée.
Entaille de
Gabarit
Centre
Supérieur
Droit
Supérieur
