Installation Guide
DIRECTIVES POUR L’INSTALLATION
TOUJOURS REVOIR CES DIRECTIVES AVANT L’INSTALLATION DE L’ÉVENT
D’ARÊTIER COBRA
MD
Restrictions Importantes Concernant la Pente : Utilisez seulement sur des toits
ayant une pente d’entre 3:12 et 12:12. Installez seulement sur les arêtiers. Ne PAS
installer l’Évent d’Arêtier Cobra
MD
sur le faîtage.
Platelage de Toit : Utilisez des panneaux de plancher en contreplaqué de 10 mm
minimum ou des panneaux à copeaux orientés comme recommandés par APA - The
Engineered Wood Association. Les platelages de bois doivent être bien secs et soutenus,
ayant un espacement maximum de 3 mm et utilisant du bois d’une épaisseur minimum
nominale de 25 mm et d’une largeur maximum de 152 mm, une capacité de maintien
des clous adéquate et une surface lisse.
Emplacement de la Fente d’Air de l’Arêtier : Afin d’assurer une bonne ventilation
d’évacuation et une résistance aux intempéries, ne JAMAIS couper les fentes d’air
de l’arêtier sous le point médian de l’arêtier. Ne coupez PAS les fentes d’air
à moins de 24 po (610 mm) du mur chaud extérieur de l’immeuble (Voir Étape 2,
« Couper des Fentes d’Air de l’Arêtier »).
Orientation de l’Évent : TOUJOURS installer l’Évent d’Arêtier Cobra
MD
avec les
flèches « Vers le Faîte » sur la surface supérieure de l’évent pointant par en haut
vers le faîte du toit. Autrement, cela pourrait entraîner des infiltrations ou des fuites
dues aux intempéries.
Ventilation du Faîtage : Si une ventilation du faîtage doit être installée, installez
toujours l’évent de faîtage au bout du faîtage avant d’installer l’Évent d’Arêtier Cobra
MD
afin de permettre un point d’attache approprié à la jonction de l’arêtier et du faîtage.
ÉTAPE 1 – Calculs d’un Système de Ventilation Équilibré
avec l’Évent d’Arêtier Cobra
MD
L’Évent d’Arêtier Cobra
MD
possède a 9 pouces carrés de surface nette de ventilation
libre (SNVL) par pied linéaire (190 cm
2
de SNVL par mètre linéaire).
Pour obtenir le système de ventilation « équilibré » requis avec l’Évent d’Arêtier
Cobra
MD
, il doit exister un système d’arrivée d’air (c.-à-d., soffite, fascia, ou évents
sous l’avant-toit). Pour une ventilation appropriée, le montant d’arrivée d’air doit
être égal au montant de ventilation d’évacuation.
A) Premièrement, déterminez le montant total minimum de surface nette
de ventilation libre (SNVL) requis pour un système de ventilation
équilibré pour l’ensemble de l’entretoit utilisant la formule suivante :
Pi2 (m
2
) d’espace d’entretoit = Pi
2
total min. (m
2
) de SNVL requis
300
Remarque : ½ de la SNVL doit être fournie dans le haut du toit (évents de faîtage ou
d’arêtier) et ½ de la SNVL doit être dans le bas du toit (c.-à-d., soffite, fascia ou évents
sous l’avant-toit). Le montant de ventilation d’évacuation ne doit JAMAIS excéder le
montant d’arrivée d’air.
B) Pour déterminer le nombre minimum d’évents d’arêtier Cobra
MD
requis :
• Si un évent de faîtage doit être installé, déterminez premièrement combien de
SNVL sera fournie par l’évent de faîtage.
• Afin de déterminer combien de SNVL doit être fournie par les évents de faîtage,
soustraire la SNVL à être fournie par l’évent de faîtage de ½ de la SNVL totale cal
-
culée à l’Étape 1A. Si les évents de faîtage ne sont pas utilisés, alors les évents
de l’arêtier seuls doivent fournir ½ de la SNVL totale calculée ci-dessus.
• Déterminez la longueur d’Évents de l’Arêtier Cobra
MD
requise :*
pi
2
(m
2
) de ventilation de l’arêtier SNVL requise x 144/9 (1 000 000/19 051)
= pieds minimums (mètres) d’Évents d’arêtier Cobra
MD
requis
Pour une ventilation d’évacuation efficace et une apparence uniforme, installez la venti-
lation d’arêtier minimum requise distribuée uniformément à travers tous les arêtiers.
* Remarque : Ce calcul ne comprend PAS les Évents d’Arêtier Cobra
MD
recommandés pour une installation dans la zone non ventilée afin d’obtenir
la meilleure apparence.
Ajoutez le montant d’Évents d’Arêtier Cobra
MD
requis pour couvrir la zone non ventilée de l’arêtier à ce qui est calculé
comme requis ci-dessus afin de déterminer le montant total d’évents
d’arêtier vous devrez acheter pour votre toit.
C) Pour déterminer le nombre d’évents d’arrivée d’air requis, utilisez la
formule suivante :
• X = SNVL (pi
2
per pi lin. [mm
2
par m lin.]) du soffite, fascia, ou évents d’arrivée
d’air sous l’avant-toit
• ½ x (pi
2
total minimum [m
2
] de SNVL requise) x 144 / X [1 000 000 / X] = pieds
linéaires minimums (mètres linéaires) du soffite, fascia, ou évents d’arrivée d’air
sous l’avant-toit
Remarque : les calculs de ventilation ci-dessus sont basés sur une exigence
en matière de ventilation minimum de l’entretoit de 1:300. TOUJOURS
consulter les codes du bâtiment locaux pour les exigences en matière de
ventilation de l’entretoit de votre région.
ÉTAPE 2 – Couper des Fentes d’Air d’Arêtier
Coupez des fentes d’air d’arêtier SÉPARÉES de 2 ½ po (64 mm) de
large x 36 po (914 mm) de long. Ne coupez PAS de fentes d’air continues
le long des zones de l’arêtier du toit. Les fentes d’air d’arêtier doivent être séparées
de 12 po (305 mm) entre elles afin d’assurer que l’intégrité structurelle du toit
n’est pas compromise.
Ne coupez PAS de fentes d’air SOUS le point médian de l’arêtier.
Coupez une fente d’air d’arêtier de 2 ½ po x 36 po 64 mm x 914 mm) pour chacune
des sections de 4 pi (1,2 m) d’Évent d’Arêtier Cobra
MD
requise pour fournir la longueur
de ventilation d’arêtier calculée à l’Étape 1. Par exemple : si un minimum de dix
Évents d’Arêtier Cobra
MD
de 1,2 m doivent être installés, coupez 10 fentes d’air
d’arêtier individuelles de 2 ½ po x 36 po (64 mm x 914 mm) comme décrit ci-dessous.

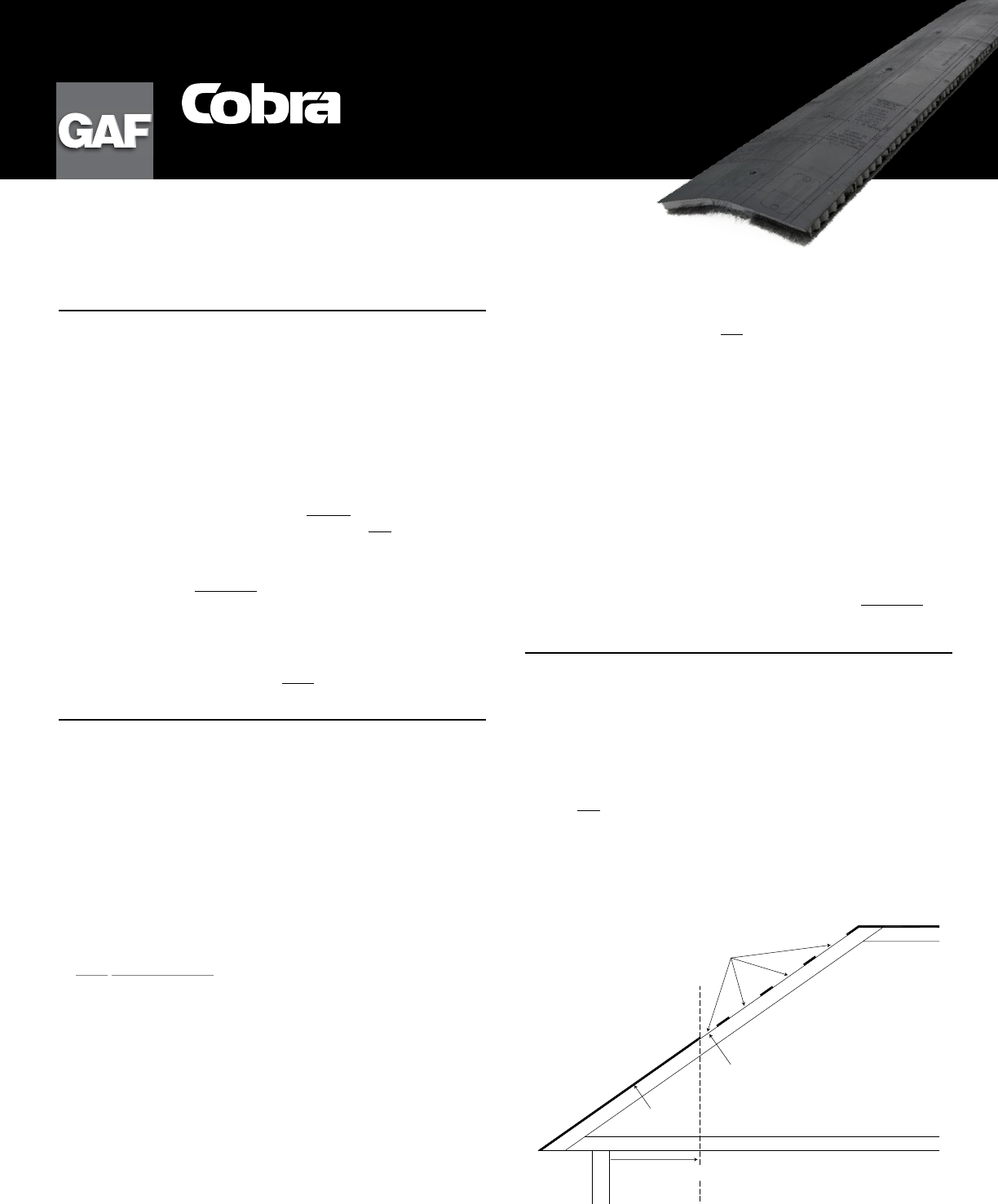

Point Médian
de l'Arêtier
Avant-
toit
Faîtage
Fentes d'Air
La longueur de la fente la plus
près du point médian peut varier
Platelage
Doit être à une distance d’au moins 24 po (610 mm) du mur chaud
Platelage Non Coupé de
l'Avant-toit au Point Médian
REMARQUE : Coupez au travers du revêtement seulement. Ne PAS couper les poutres,
les chevrons de l’arêtier ou tout autre chevron.
HIPVEN
T
HIPVEN
T
HIPVEN
T
MD
Évent d’Évacuation Pour Toits En Croupe
MD
MD
