Operation Manual

Technische Änderungen und Irrtümer vorbehalten - 11 - MAX S93 Version 1.1 © FTEmaximal
1. Fernbedienung, Bedienelemente & Anschlüsse

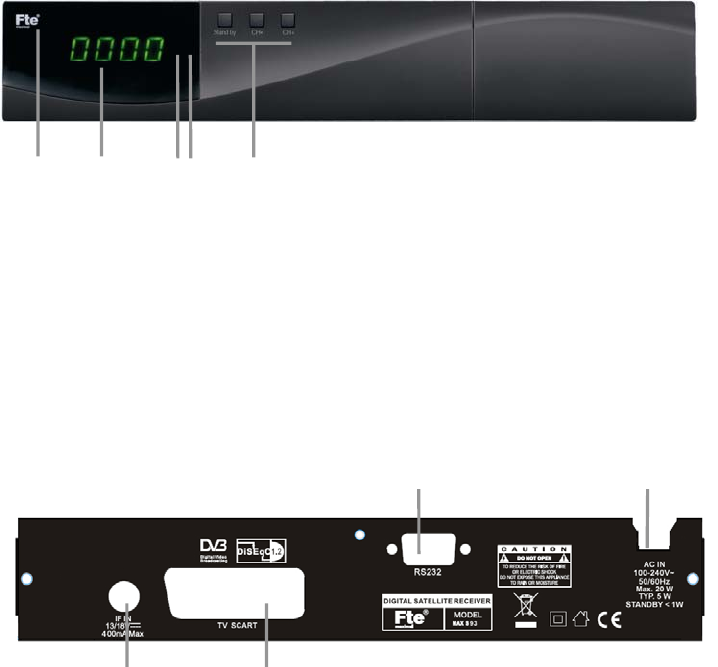

1.1. Vorderansicht
1 2 3 4 5
1 IR-SENSOR: Zum Empfang der Infrarot Signale der Fernbedienung
2 ANZEIGE: 4x Siebensegment Anzeige zur Darstellung des Programmplatzes.
3 STANDBY LED: Status LED zur Anzeige des Standby Betriebs.
4 LOCK LED: Zeigt an, wenn der Receiver einen ausrechenden Empfang hat.
5 TASTENFELD: Tasten zur Bedienung des Receivers.
1.2. Rückansicht
1 2
3 4
1 RS-232: Serial Port zum aktualisieren der Betriebssoftware.
2 AC IN: 230V AC / 50Hz Stromanschluss
3 IF IN: Sat Eingang des digitalen Tuners.
4 TV SCART: Scart-Anschluss zum TV-Gerät, wählbar RGB oder CVBS Modus
