FERNBEDIENUNG, BEDIENELEMENTE & ANSCHLÜSSE
Technische Änderungen und Irrtümer vorbehalten - 13 - MAX S400 HD PLUS Version 1.1 © FTEmaximal
1. Fernbedienung, Bedienelemente & Anschlüsse

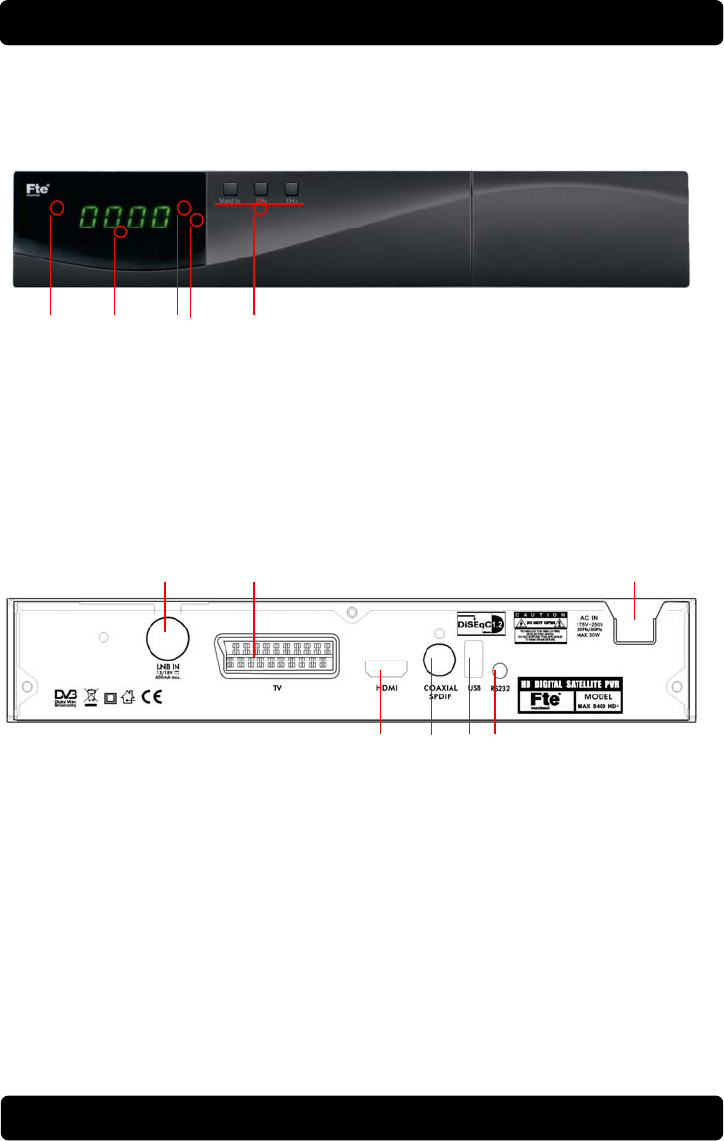

1.1. Vorderansicht
1 2 3 4 5
1. IR Sensor: Empfangsauge für die Signale der Fernbedienung.
2. ANZEIGE: 4x Siebensegment Anzeige zur Darstellung des Programmplatzes.
3. STAND BY LED: Status LED zur Anzeige des Standby Betriebs.
4. LOCK LED: Zeigt an, wenn der Receiver einen ausrechenden Empfang hat.
5. TASTENFELD: Tasten zur Bedienung des Receivers.
1.2. Rückansicht
1 2 3
4 5 6 7
1. IF IN: Sat Eingang des digitalen Tuners.
2. TV SCART: SCART Ausgang für den Anschluss eines TV-Gerätes
3. AC IN: 175-250V Anschluss
4. HDMI: HDMI Anschluss zur Verbindung mit dem TV-Gerät
5. S/PIDF: Koaxialerausgang für digital Audio (AC3)
6. USB: USB-Anschluss.
7. RS-232 Serial Port zum aktualisieren der Betriebssoftware
