User Manual

20
DE
Aire-Batix
™
A
B
C
D
E
F
G
H
Ruderhörner Servoarme
Höhenruder
Querruder
Seitenuder
Mehr Ruderweg Weniger Ruderweg
Die Tabelle rechts zeigt die werksseitigen Einstellungen der Steuerhörner und
Servoarme. Das Flugzeug mit Werkseinstellungen fl iegen, ehe Änderungen
vorgenommen werden.
Nach dem Flug können die Gestängepositionen für die gewünschte
Steuerreaktion angepasst werden. Siehe Tabelle rechts.

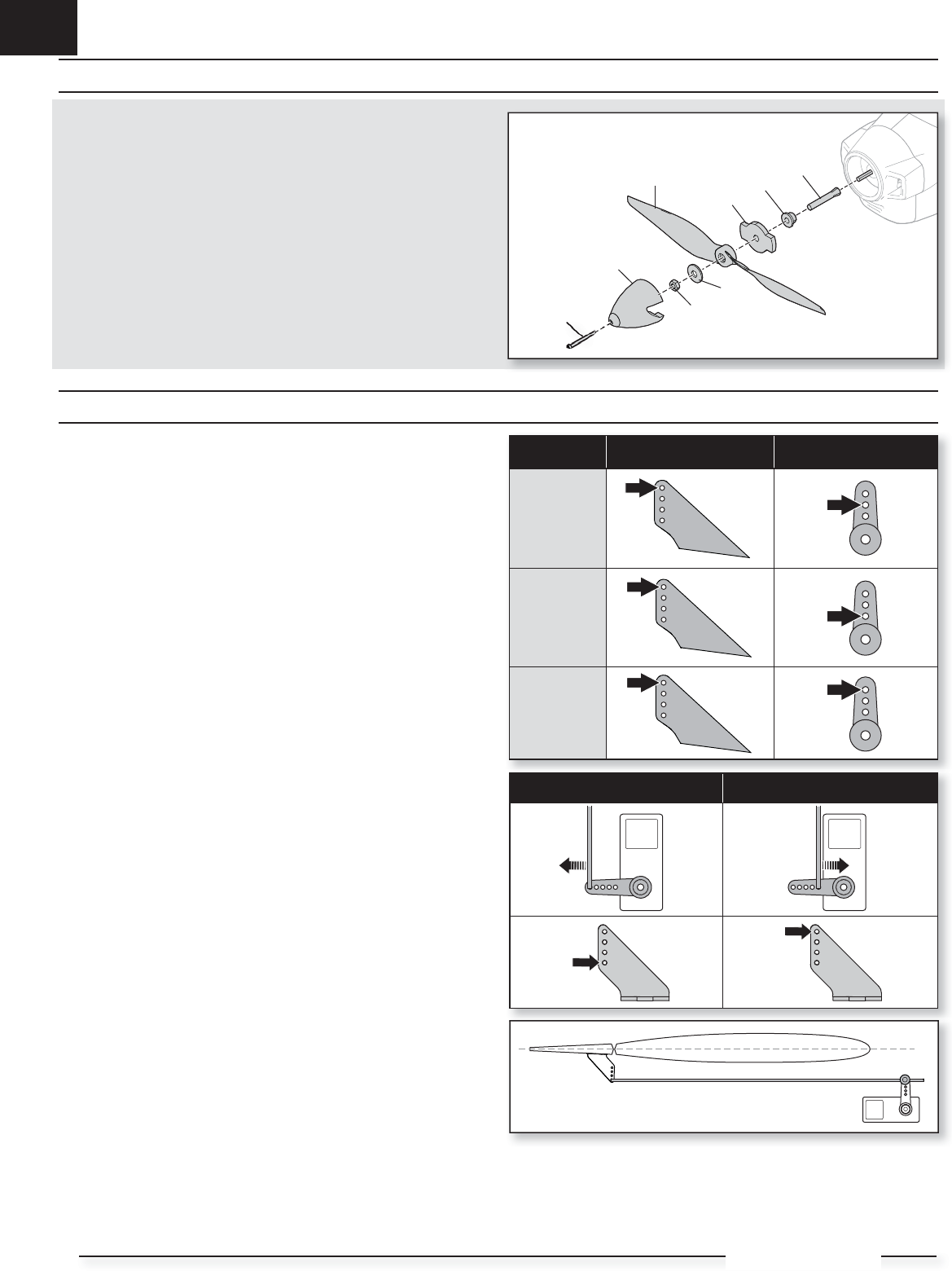

Propellermontage
WICHTIG: Die Größenangabe (12x8) des Propellers muss für den
ordnungsgemäßen Propellerbetrieb nach außen vom Motor weg weisen.
WICHTIG: Zum Festziehen der Spinnermutter auf der Klemmbuchse ist ein
Werkzeug erforderlich.
1. Die Aluminium-Klemmbuchse (A) und den zulaufenden Aluminium-
Mitnehmer (B) auf die Motorwelle schieben.
2. Die Spinnerrückplatte aus Kunststoff (C) auf die Klemmbuchse schieben.
3. Den Propeller (D) auf die Klemmbuchse schieben und mit der
Unterlegscheibe (E) und der Mutter (F) sichern.
4. Den Spinner (G) auf den Propeller setzen und mit der beiliegenden
Schraube (H) fi xieren.
Zentrieren der Steuerfl ächen
Nach dem Montieren und Einrichten des Senders überprüfen, ob die
Steuerfl ächen zentriert sind. Sind die Steuerfl ächen nicht zentriert, die
Steuerfl ächen durch Ausrichten des Gestänges mechanisch zentrieren.
Ist ein Ausrichten erforderlich, den Gabelkopf auf dem Gestänge drehen, um
die Länge des Gestänges zwischen dem Servoarm und dem Steuerhorn zu
verändern.
Nach dem Anbinden eines Senders an den Flugzeugempfänger die
Trimmungen und Ersatztrimmungen auf 0 einstellen und dann die Gabelköpfe
zum Zentrieren der Steuerfl ächen anpassen.
Modellmontage Fortsetzung
Einstellungen für Steuerhorn und Servoarm
