User Manual

17
DE
1
InhaltsverzeichnisSpezifi kationen

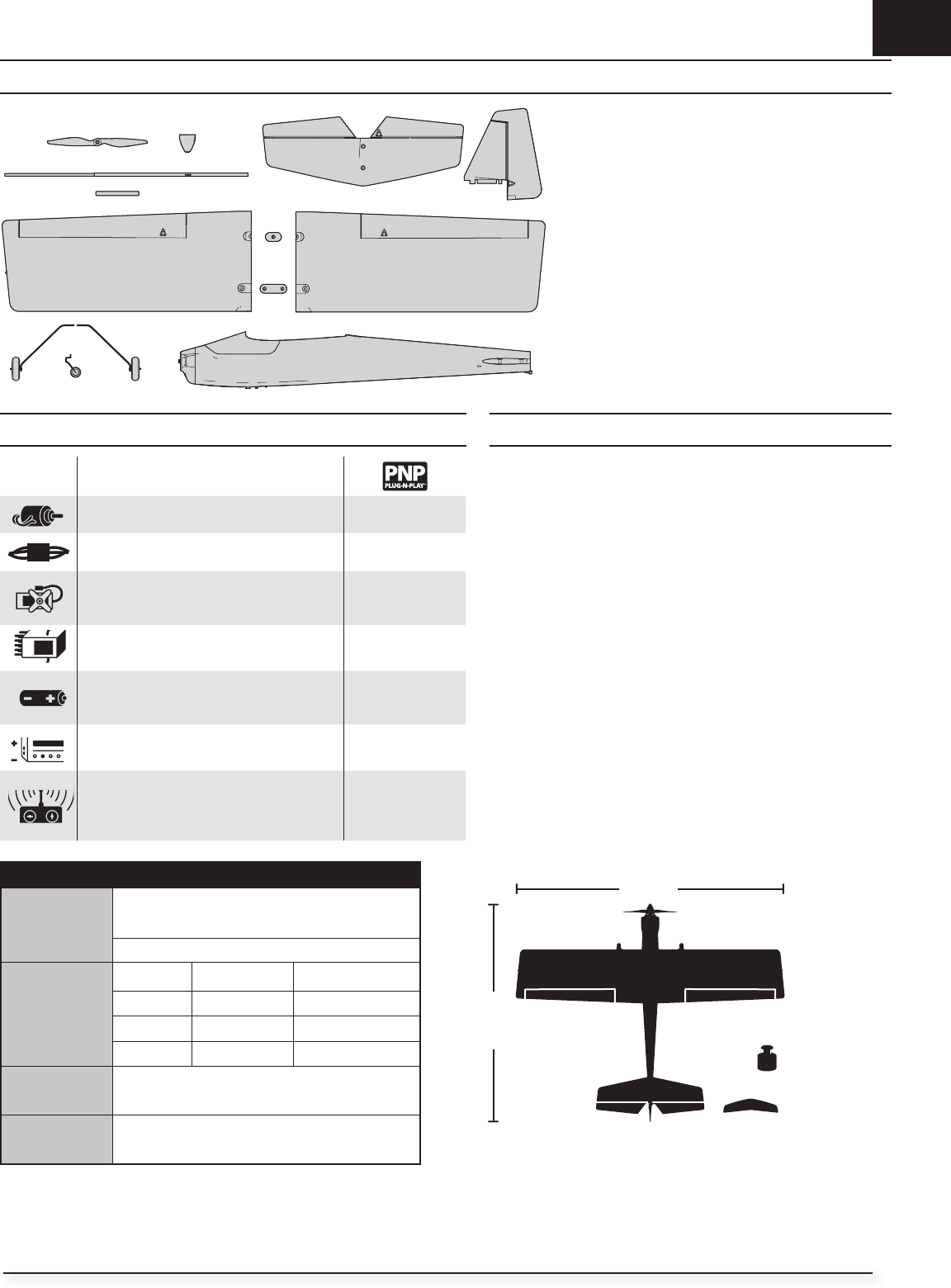

Kasteninhalt
1480g
1130mm
1400mm
36.5 Sq Dm
Schnellstartanleitung
Sender-Setup
Jede Senderprogrammierung mit einem leeren ACRO-
Modell beginnen (Modell zurücksetzen), dann das
Modell benennen.
Wegverstellung (Alle Oberfl ächen): 100%
Dual Rates
High Rate Low Rate
Querruder 25mm 20mm
Höhenruder 25mm 18mm
Seitenruder 45mm 35mm
Schwerpunkt
(CG)
75–90mm von der Tragfl ächenvorderkante.
Einstellung
Flug-Timer
5–7Minuten
Motor: B15 BL Außenläufer-Motor, 880kV
(FCEM4015B)
Montiert
Geschwindigkeitsregler: Bürstenloser
40-A-Geschwindigkeitsregler (FCE725018)
Montiert
Servos: Analoger Servo, 17Gramm (400mm
Kabel) (FCESA420)
Rückwärtsservo, 9Gramm (FCESA330R)
Montiert
Empfänger: Spektrum
™
6-Kanal-Sport-
Empfänger (SMPAR636) oder (SPMAR610)
Erforderlich für
die Fertigstellung
Empfohlener Akku: Empfohlen wird der
E-fl ite
®
Li-Po-Akku mit 2200mAh, 11,1V, 3S
30C (EFLB22003S30).
Erforderlich für
die Fertigstellung
Empfohlenes Ladegerät: 3-zelliges LiPo-
Akkuausgleichsladegerät
Erforderlich für
die Fertigstellung
Empfohlener Sender:
Full-Range 4-Kanal (oder mehr) mit 2,4GHz,
Spektrum DSM2
®
/DSMX
®
Technologie und
einstellbaren Dual Rates.
Erforderlich für
die Fertigstellung
Kasteninhalt .........................................................................................17
Spezifi kationen ....................................................................................17
Inhaltsverzeichnis ................................................................................17
Prefl ight Checkliste ..............................................................................18
Auswahl und Installation des PNP-Empfängers ....................................18
Modellmontage .............................................................................. 18-20
Einstellungen für Steuerhorn und Servoarm .........................................20
Zentrieren der Steuerfl ächen................................................................20
Sender- und Empfängerbindung ..........................................................21
Batterieinstallation und ESC - Aktivierung ............................................22
Schwerpunkt (CG) ................................................................................23
Steuerrichtungstest .............................................................................23
Fliegen Tipps und Reparaturen .............................................................24
Checkliste nach dem Flug ....................................................................25
Motor Service ......................................................................................25
Leitfaden zur Problemlösung ................................................................26
Begrenzte Garantie ..............................................................................27
Kontaktinformationen ...........................................................................28
Konformitätshinweise für die Europäische Union ..................................28
Ersatzteile ............................................................................................43
Optionale Bauteile ................................................................................43
