Prüfen der Kontinuität
53
axt37f.eps

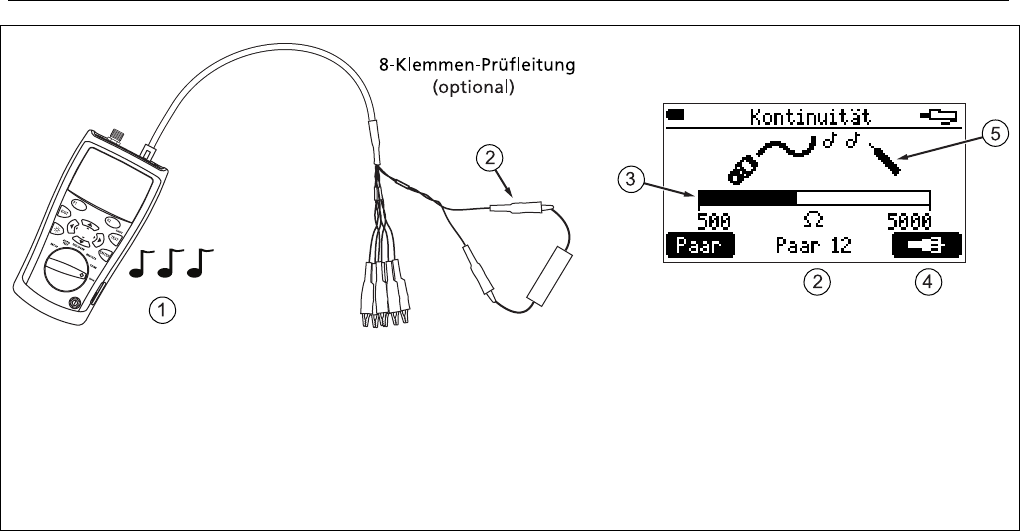

A Der Piepser des Testers ist deaktiviert für
Widerstände oberhalb ungefähr 5000 Ω. Ton und
Rhythmus des Piepsers werden mit abnehmendem
Widerstand erhöht.
B Paar 1,2 (grün) der 8-Klemmen-Prüfleitung. Um das
zum Prüfen von Kontinuität verwendete Paar zu
ändern,
J Paar drücken.
C Widerstandsskala. Dieses Beispiel zeigt ungefähr 2,3 k.
D K c drücken, um zwischen der Abschirmung des Koa-
xialanschlusses und dem Mittelleiter auf Kontinuität zu prüfen.
E Die Kontinuitätsfunktion funktioniert mit einem
Probe/Empfänger. Siehe „Verwendung des
Kontinuitätssignalgebers“ auf Seite 54.
Abbildung 23. Prüfen der Kontinuität
