User manual

Anschlusslicht blinken
51
Anschlusslicht blinken
Mit der Funktion Anschlusslicht blinken kann bestimmt
werden, welches Kabel an welchem Anschluss eines
Netzwerk-Hub oder -Switch angeschlossen ist. Diese
Funk-tion erzeugt einen Verbindungsimpuls auf den
Paaren 1,2 und 3,6, um die Aktivitäts-LED des Anschlusses
zu blinken.
Der analoge Toner des Testers ist ebenfalls aktiviert,
wenn die Anschlusslicht-Funktion aktiviert ist.
Blinken eines Anschlusslichts:
1 Den Drehschalter auf DIAG drehen.
2 Den Tester gemäß Abbildung 22 an die
Verkabelung anschließen.
3
D verwenden, um Anschlusslicht blinken zu
markieren und dann
H, J oder P drücken.
Um die Blinkrate zu ändern, K drücken.
4 Den Hub oder Switch prüfen, um zu sehen, welche
Aktivitäts-LED blinkt. Der analoge Toner des Testers
ist aktiv, sodass nötigenfalls auch ein Probe/
Empfänger zum Orten des Kabels eingesetzt
werden kann.
Hinweis
Die Funktion Anschlusslicht blinken funktion-iert
nicht mit nicht-aushandelnden Hubs oder
Anschlüssen, die Signalisierung außerhalb der
typischen Zeitsteuerungsparameter verwenden.
axt05f.eps

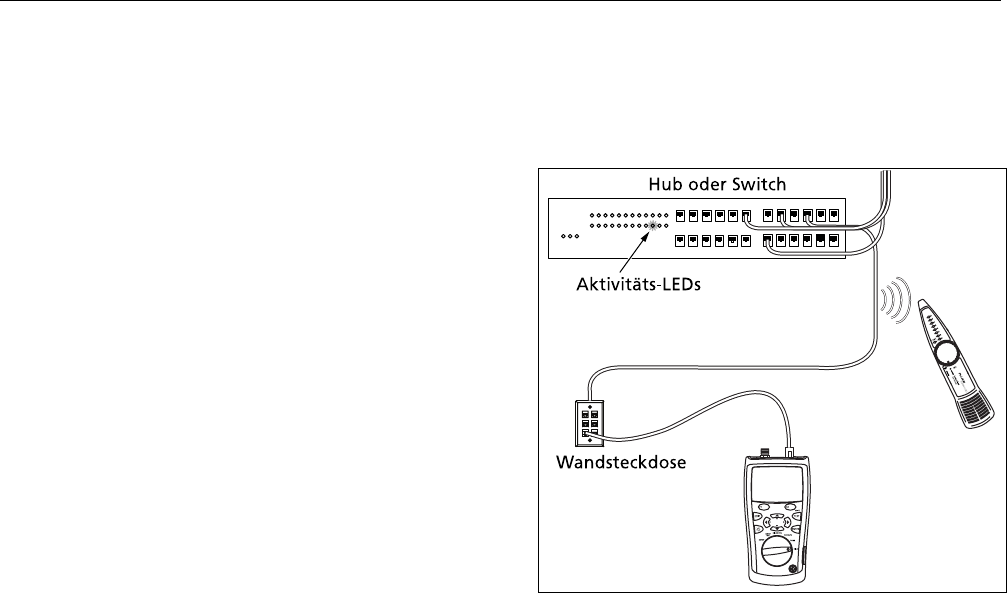

Abbildung 22. Anschlusslicht blinken
