CableIQ Qualification Tester
Bedienungshandbuch
46
Verwendung von mehreren Remote-ID-Suchhilfen
im Erkennungsmodus (MultiMap
™
)
Im Erkennungsmodus können mehrere Remote-ID-
Suchhilfen zum Prüfen der Wiremaps mehrerer
Telefonkabel, die in einer Stern- oder Bustopologie
verbunden sind. Wenn der Tester im Verteilzentrum
angeschlossen wird, zeigt der MultiMap-Bildschirm alle
Wiremaps an (Abbildung 18).
Abbildung 19 zeigt wie der Tester und die
Remote-ID-Suchhilfen für die MultiMap-Funktion
angeschlossen werden.
avv09f.eps
A Wiremaps für die Remote-ID-Suchhilfen bzw. Wiremap-
Adapter erkannt.
Hinweis
Vertauschte Verdrillungen werden u.U. nicht gefunden,
wenn sie sich nicht im Kabelsegment befinden, das
direkt am Tester an der Brückenabzweigung
angeschlossen ist.
B Um Einzelheiten über eine Wiremap anzuzeigen, B C zur Auswahl
einer Wiremap verwenden und dann J M drücken.

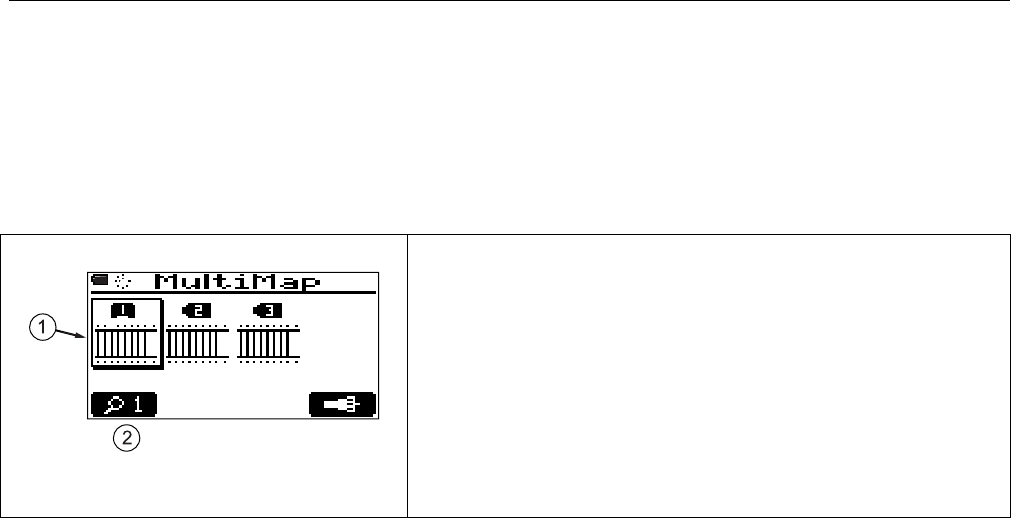

Abbildung 18. MultiMap-Ergebnisse
