Erkennen von Verkabelungseigenschaften
45

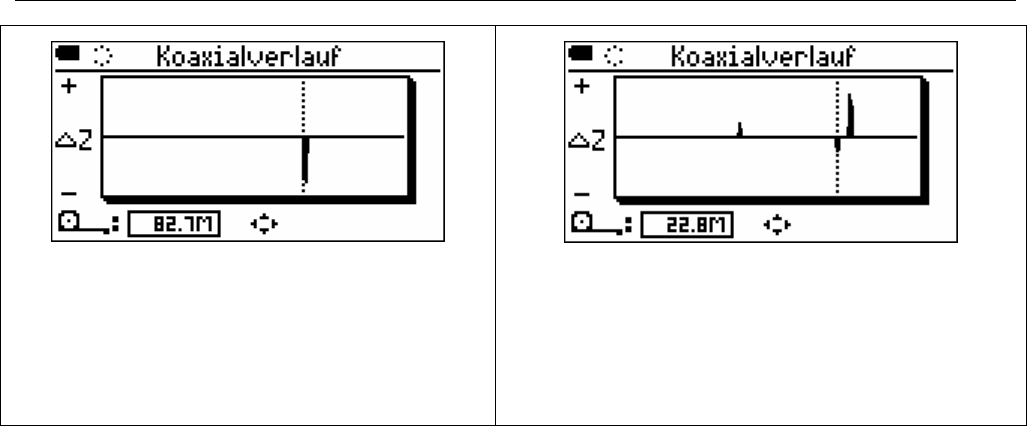

Reflektion von einem Kurzschluss.
Kurzschlüsse und andere Abnahmen in Impedanz
verursachen negative Ausschläge im Verlauf.
Reflektion von einem Abschnitt Kabel mit der falschen
Impedanz (gefolgt vom Ende des Kabels).
Der kleine positive Ausschlag zu Beginn des Abschnitts zeigt
eine höhere Impedanz an als der Rest des Kabels. Der
negative Ausschlag ist das Ende des Abschnitts, wo die
Impedanz auf den korrekten Wert fällt.
Abbildung 17. TDR-Grafiken für Koaxialkabel (Forts.)
