CableIQ Qualification Tester
Bedienungshandbuch
44
TDR-Grafik für Koaxialkabel
Der Erkennungsmodus umfasst eine TDR-Grafik (Time
Domain Reflectometry). TDR funktioniert ähnlich wie
Radar. Der Tester sendet einen Impuls auf das Kabel und
empfängt Reflektionen von Impedanzveränderungen
entlang der Verkabelung. Der Tester zeichnet dann diese
Reflektionen auf eine Distanzskala, um anzuzeigen, wo
Impedanzveränderungen auftreten. Signalreflektionen
sind nicht erwünscht, da sie schlechten CATV-Empfang
verursachen können.
Der Anhang enthält einige Ursachen von
Impedanzveränderungen.

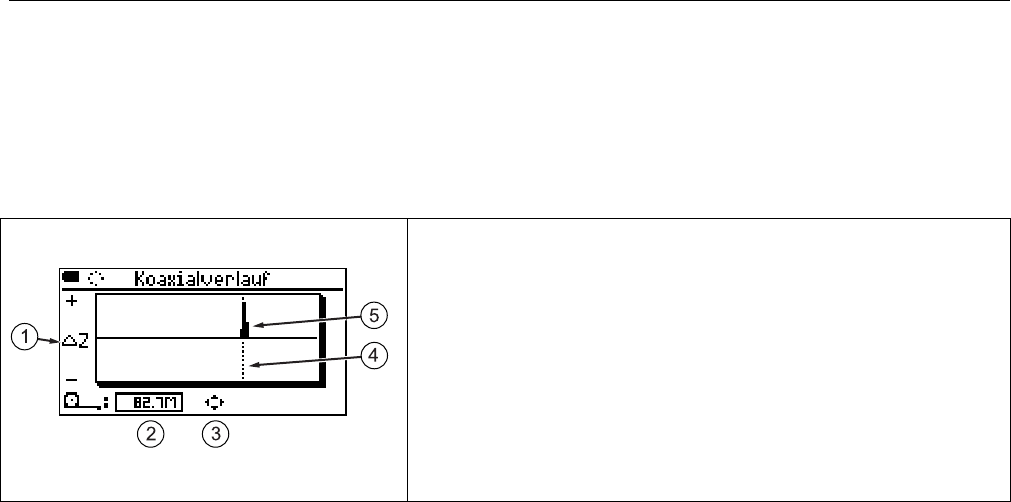

Abbildung 17 zeigt Beispiele von TDR-Grafiken mit
derartigen Fehlern.
axt36f.eps
A Die vertikale Skala repräsentiert Änderung in Impedanz (ΔZ).
B Die Distanz zum Cursor (D).
C B C verwenden, um den Cursor zu bewegen. AD verwenden,
um an der Position des Cursors horizontal zu zoomen.
D Cursor. B C verwenden, um den Cursor zu bewegen.
E Reflektion von einer offenen Schaltung oder von einem Wiremap-
Adapter. Offene Schaltungen und andere Zunahmen in Impedanz
verursachen positive Ausschläge im Verlauf.
-fortgesetzt-
Abbildung 17. TDR-Grafiken für Koaxialkabel
