CableIQ Qualification Tester
Bedienungshandbuch
42

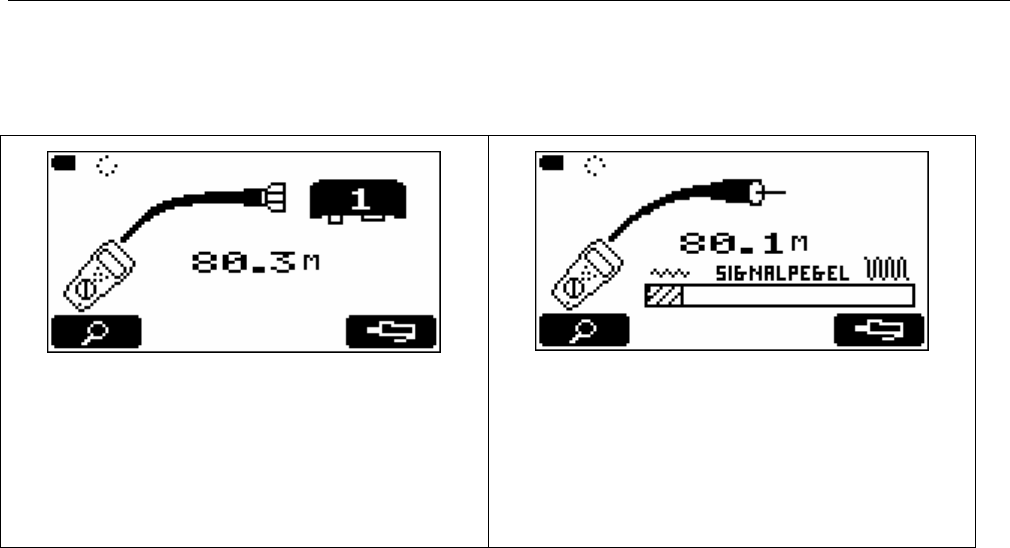

Erkennungsmodus-Ergebnisse für Koaxialkabel
Um Ergebnisse für Koaxialkabel im Erkennungsmodus
anzuzeigen, K c drücken. Abbildung 16 beschreibt
einige typische Koaxial-Ergebnisbildschirme.
Koaxialkabel mit angeschlossenem Wiremap-Adapter.
Die Verkabelung ist 80,3 m lang.
J M drücken, um eine TDR-Grafik der
Verkabelung anzuzeigen. Siehe Abbildung 17.
Abbildung 14 auf Seite 34 beschreibt
zusätzliche Koaxialergebnisse.
Verkabelung ist am fernen Ende offen.
Die Signalstärke-Grafik wird eingeblendet, wenn kein
Wiremap-Adapter bzw. keine ID-Suchhilfe angeschlossen
ist. In diesem Beispiel ist kein Signal vorhanden.
-fortgesetzt-
Abbildung 16. Erkennungsmodus-Ergebnisse für Koaxialkabel
