Erkennen von Verkabelungseigenschaften
41

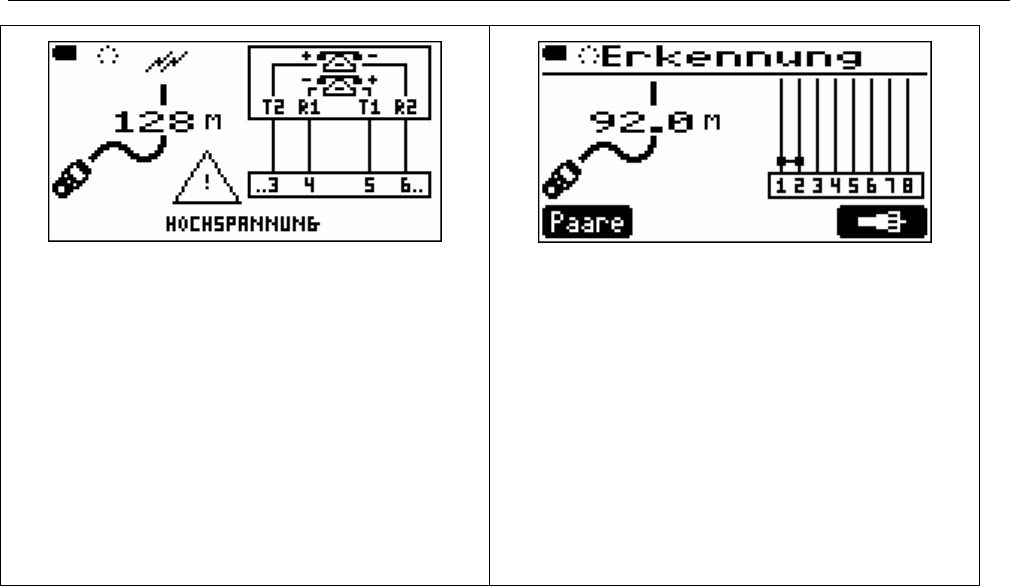

Der Tester ist an einen aktiven Telefonschaltkreis
angeschlossen. R1, T1, R2 und T2 zeigen Verbindungen
für die Leitungen 1 und 2. Für aktive digitale Leitungen
kann es aufgrund von variierendem Abschluss auf der
Leitung sein, dass die Längeanzeige schwankt bzw.
fehlt (
− − −). Siehe Seite 6.
WXWarnung
Der Tester ist nicht für den Anschluss an aktive
Telefoneingänge, -systeme oder -geräte, ein-
schließlich ISDN, bestimmt. Die durch derartige
Schnittstellen angelegten Spannungen können
bei längerer Aussetzung den Tester beschädigen.
Kurzschluss zwischen Stift 1 und 2. Kabellänge ist 92 m.
Kurzschlüsse werden, unabhängig von der Lage auf
den Kabel, am unteren Rand der Wiremap angezeigt.
Abbildung 15. Erkennungsmodus-Ergebnisse für paarverdrillte Kabel (Forts.)
