Erkennen von Verkabelungseigenschaften
39
G
Abschluss für das Paar:
• W R: Wiremap-Adapter oder Remote-ID-
Suchhilfe, mit Nummer.
•
O: Offen
• N: Kurzschluss
• Q: Anschluss, z.B. ein Hub, Switch oder PC.
• E: Brückenabzweigung.
• V: Spannung wurde erkannt. Dies zeigt u.U.
einen aktiven Telefonschaltkreis, eine ISDN-Leitung
oder ein PoE-Gerät (Power over Ethernet) an. Siehe
Seite 6.
•
U: Der Tester ist an einen aktiven
Telefonschaltkreis angeschlossen.
•
T: Auf dem Paar ist ein Signal vorhanden.
• ?: Der Tester kann den Abschluss nicht
identifizieren.

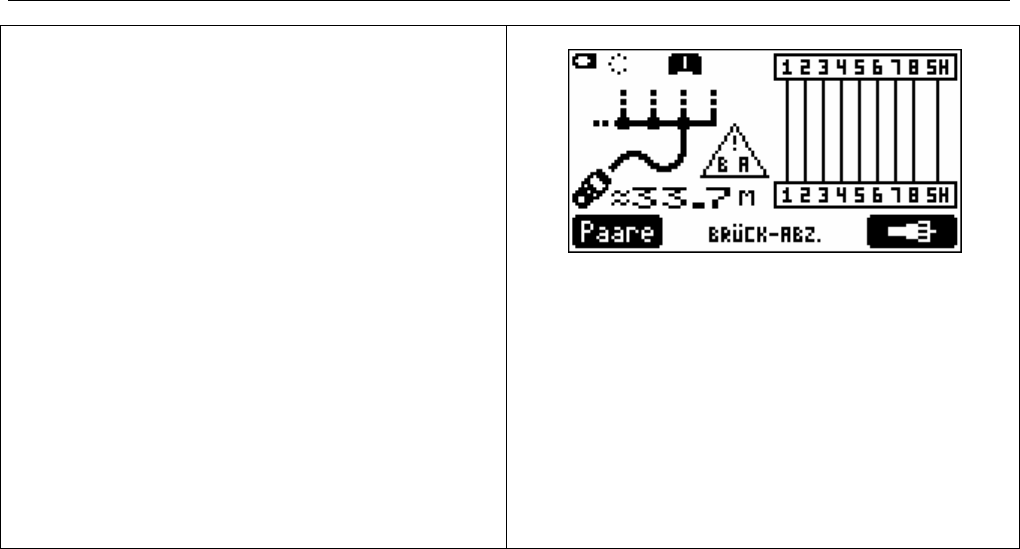

Brückenabzweigung erkannt bei ungefähr 33,7 m.
Die Distanz zu einer Brückenabzweigung ist eine Näherung
(
≈), da Längenmessungen durch verschiedene Reflektionen
der Brückenabzweigung beeinträchtigt werden.
Hinweis
Brückenabzweigungserkennung erfordert
mindestens zwei Abzweigungen (ausgenommen
der Abzweigung zum Tester) mit einer
Mindestlänge von 4,6 m und einer Gesamtlänge
von mindestens 12,2 m.
-fortgesetzt-
Abbildung 15. Erkennungsmodus-Ergebnisse für paarverdrillte Kabel (Forts.)
