CableIQ Qualification Tester
Bedienungshandbuch
38

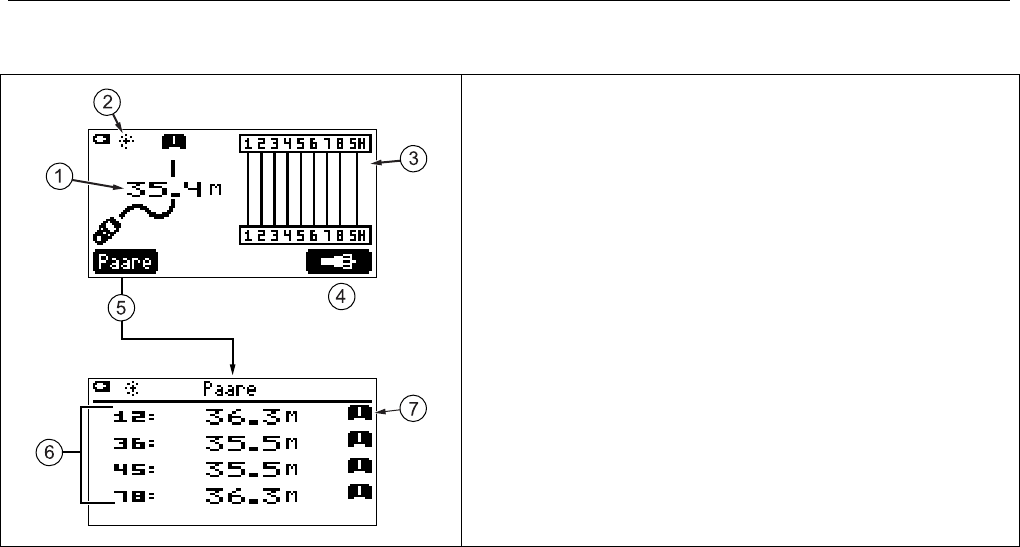

Erkennungsmodus-Ergebnisse für
paarverdrillte Kabel
axt46f.eps
A Länge zum Wiremap-Adapter. Die Länge des kürzesten Paars
wird angezeigt.
B Testaktivitätsanzeige. Das „+“ erscheint, falls der USB-
Anschluss an einen PC angeschlossen ist.
C Wiremap für gute paarverdrillte Verkabelung mit
angeschlossenem Wiremap-Adapter. Für weitere Wiremap-
Beschreibungen siehe Abbildung 10 auf Seite 25.
D K drücken, um 75 Ω Koaxialkabel zu testen.
E J drücken, um Längen- und Abschlussergebnisse für
einzelne Paare anzuzeigen.
F Einzelne Drahtpaare und deren Längen.
-fortgesetzt-
Abbildung 15. Erkennungsmodus-Ergebnisse für paarverdrillte Kabel
