CableIQ Qualification Tester
Bedienungshandbuch
34

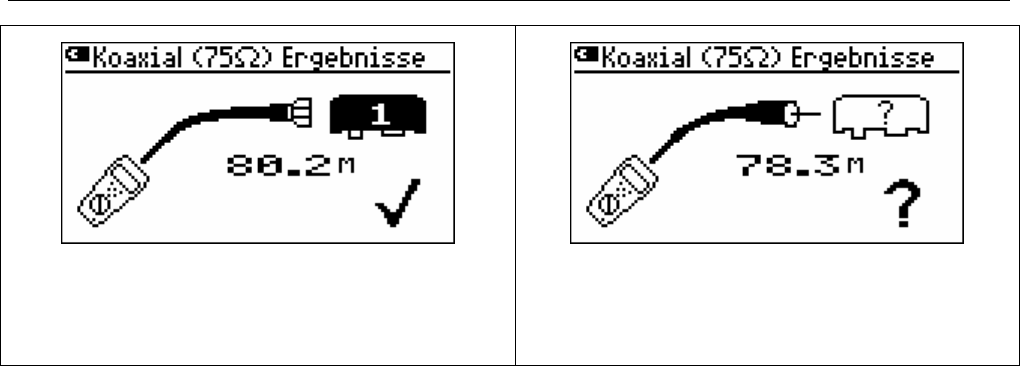

Die Verkabelung hat den Autotest erfolgreich absolviert.
Die Verkabelung ist 80,2 m lang und weist einen Wiremap-
Adapter am fernen Ende auf.
Die Verkabelung hat den Autotest erfolgreich absolviert,
konnte jedoch nicht qualifiziert werden, da am fernen
Ende kein Adapter verwendet wurde. Der Tester kann
Kontinuität zum Ende der Verkabelung nicht prüfen.
-fortgesetzt-
Abbildung 14. Autotest-Ergebnisse für Koaxialkabel
