Qualifizieren von Verkabelung mit Autotest
31
axt27.bmp axt33.bmp

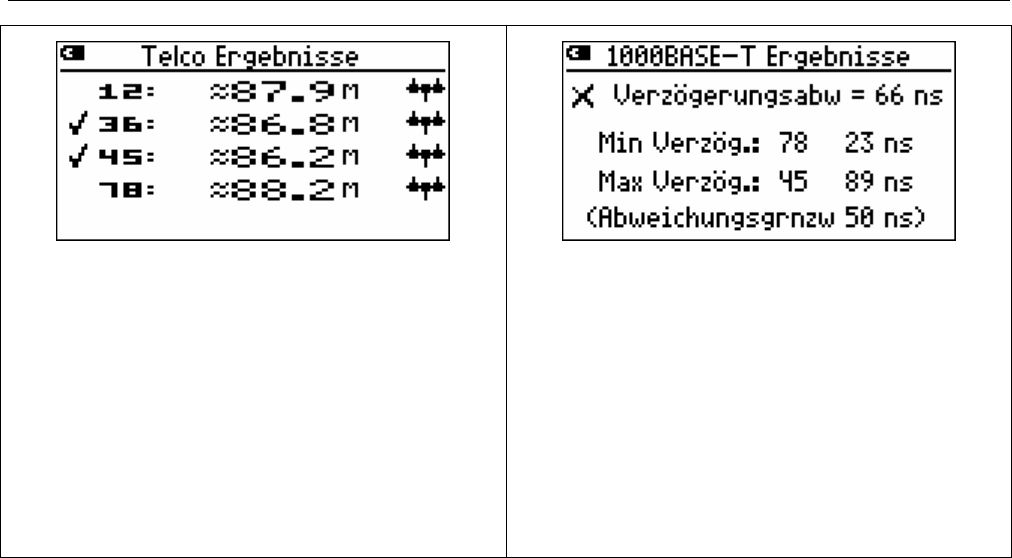

Brückenabzweigung erkannt bei ungefähr 86 m.
Die Distanz zu einer Brückenabzweigung ist eine Näherung
(
≈), da Längenmessungen durch verschiedene Reflektionen
der Brückenabzweigung beeinträchtigt werden.
Hinweis
Brückenabzweigungserkennung erfordert
mindestens drei Abzweigungen mit einer
Mindestlänge von 4,6 m und einer Gesamtlänge
von mindestens 12,2 m.
Verzögerungsabweichungsfehler (nur 1000BASE-T).
Verzögerungsabweichungsergebnisse sind nur nach
Verzögerungsabweichungsfehler verfügbar.
Verzögerungsabweichung ist die Differenz zwischen den
Ankunftszeiten der Signale auf den Kabelpaaren. Für
Ursachen von Verzögerungsabweichungsproblemen im
Anhang nachschlagen.
Hinweis
Wenn sowohl der Längen- als auch der
Verzögerungsabweichungstest fehlschlagen,
werden nur die Längenergebnisse angezeigt.
Abbildung 12. Längenergebnisbildschirme (Forts.)
