User manual

CableIQ Qualification Tester
Bedienungshandbuch
28
Signalleistungsergebnisse
axt23f.eps
Hinweis
Signalleistungsergebnisse für Kabel,
die kürzer sind als 4 m, sind u.U.
unzuverlässig.
A Qualifiziertes/unqualifiziertes Ergebnis für
die Signalleistung. Signalleistung schließt
Nebensprechen, Einfügungsdämpfung und
Rückflussdämpfung ein. Für 1000BASE-T
wird ELFEXT (equal-level far-end crosstalk)
ebenfalls getestet.
B Informationen über die Signalleistung:
• Qualifiziert für <Anwendungsname>: Die Verkabelung
unterstützt die Anwendung.
• Keine Signalleistungstests erforderlich für Qualifikation:
Erscheint nur für Telco- und Wiremap-Tests.
• Verdrahtungsfehler! Nicht getestet.: Der Tester bewertet
Signalleistung nicht, wenn ein Wiremap-, Längen- oder
Verzögerungsabweichungs-Fehler aufgetreten ist.
• Verbindungsfehler: Ein lokalisierter Nebensprechfehler
wurde erkannt. Lokalisierte Fehler werden normalerweise
durch schlechte Verbindungen verursacht. Die Verkabelung
am gegebenen Standort prüfen. Für andere Ursachen von
Nebensprechfehlern im Anhang nachschlagen.
• Verteilte Kabelfehler: Entlang der gesamten Verkabelung
oder über weite Strecken wurde Nebensprechen oder ein
Impedanzproblem erkannt. Die Verkabelung ist qualitativ
minderwertig bzw. die falsche Kategorie für die ausge-
wählte Anwendung.
-fortgesetzt-

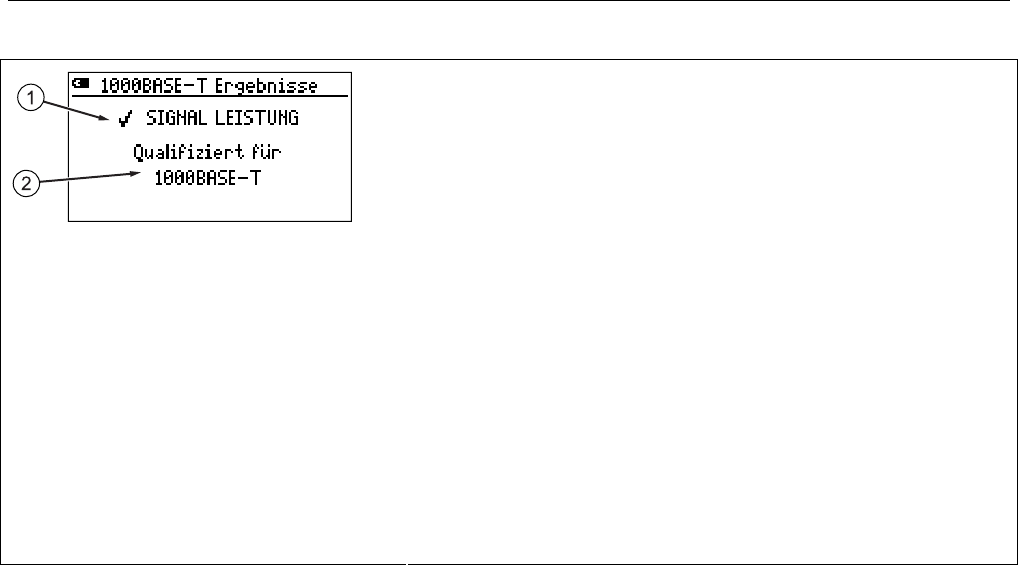

Abbildung 11. Signalleistungsergebnisse
