Qualifizieren von Verkabelung mit Autotest
27

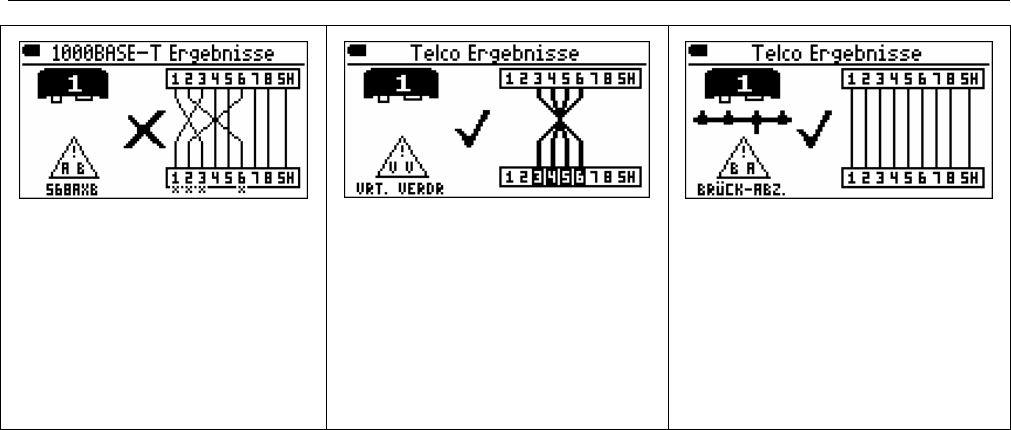

Gekreuzte Paare In diesem Fall sind
die Paare 1,2 und 3,6 gekreuzt. Dies
wird wahrscheinlich durch Mischen
der Kabel 568A und 568B
verursacht.
Erkennung gekreuzter Paare
erfordert einen Adapter am fernen
Ende.
Telefonkabel mit den Paaren 3,6 und
4,5 gekreuzt. Diese Auskreuzung ist
normal für die Flachkabel, die zum
Anschließen von Telefonen an
Wandsteckdosen verwendet werden.
Brückenabzweigung erkannt.
Brückenabzweigungen sind für den
Telco-Test erlaubt, erzeugen jedoch
für Netzwerktests Fehler.
Abbildung 10. Typische Wiremap-Anzeigen (Forts.)
