axt19.eps

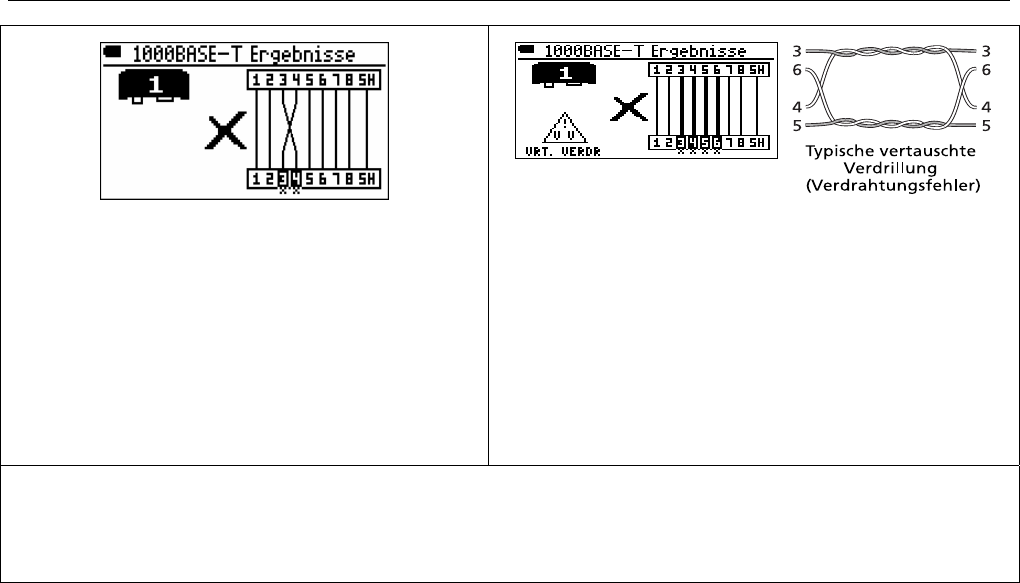

Gekreuzte Drähte.
Erkennung erfordert einen Adapter am fernen Ende.
Vertauschte Verdrillung. Kontinuität von Ende zu Ende ist
korrekt, jedoch mit den falschen Drähten hergestellt.
Hinweis
Kabel mit unverdrillten Paaren, zum Beispiel
Telefonkabel, zeigen vertauschte Verdrillung
normalerweise aufgrund von übermäßigem
Nebensprechen an. Da dieses Nebensprechen
Sprachsignale nicht beeinflusst, bewirkt die Warnung
„Vertauschte Verdrillung“ nicht, dass ein Telco-
Wiremap-Test fehlschlägt.
Hinweis
Wenn der Tester mehrere Fehler erkennt, die das Warnsymbol (
W) erzeugen, wird nur der Fehler
mit der höchsten Priorität angezeigt. Die Priorität für diese Fehler (höchste bis niedrigste) lautet:
vertauschte Verdrillung, Brückenabzweigung und A/B-Auskreuzkabel.
-fortgesetzt-
Abbildung 10. Typische Wiremap-Anzeigen (Forts.)
