Qualifizieren von Verkabelung mit Autotest
25

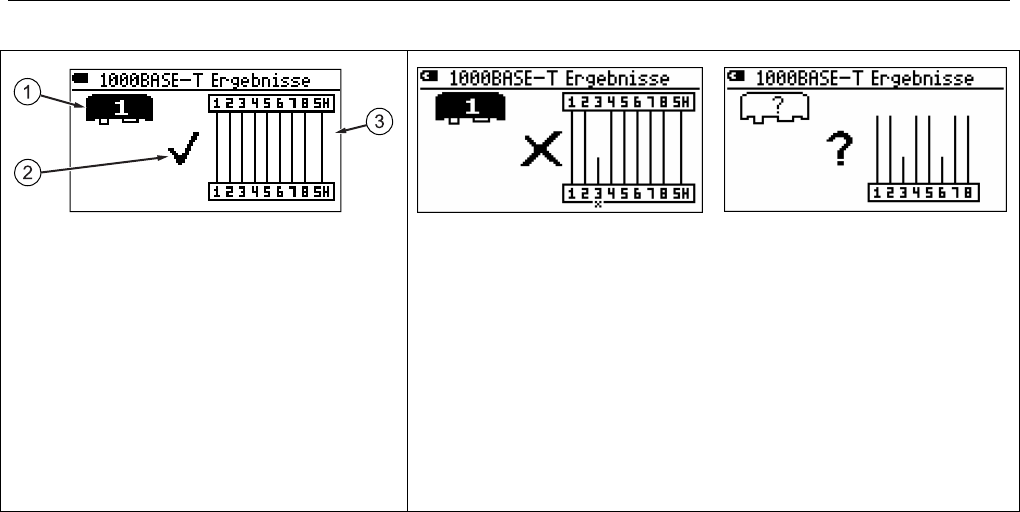

Wiremap-Ergebnisse
axt16f.eps
(a)
(b)
A Adaptertyp und -nummer (Wiremap-
Adapter wie abgebildet oder Remote-ID-
Suchhilfe).
B Gesamtergebnis für Wiremap (pass F:,fail f ,
? für Informationszwecke). Siehe
Abbildung 9.
C Wiremap. Dieses Beispiel zeigt eine gute
Wiremap mit einem angeschlossenen
Wiremap-Adapter.
Offen an Stift 3 mit (a) und ohne (b) ein Adapter am fernen Ende. Offen
vor der Mitte der Verkabelung.
Mit einem Adapter identifiziert der Tester, welcher Draht im Paar offen ist.
Ohne Adapter wird nur das Paar mit dem offenen Draht identifiziert.
Die Wiremap-Diagramme sind proportional zur getesteten Verka-belung.
Wenn ein Draht zum Beispiel auf halber Kabelstrecke offen ist, erscheint
die offene Stelle in der Mitte des Wiremap-Diagramms.
-fortgesetzt-
Abbildung 10. Typische Wiremap-Anzeigen
