Autotest-Ergebnisse für paarverdrillte Kabel

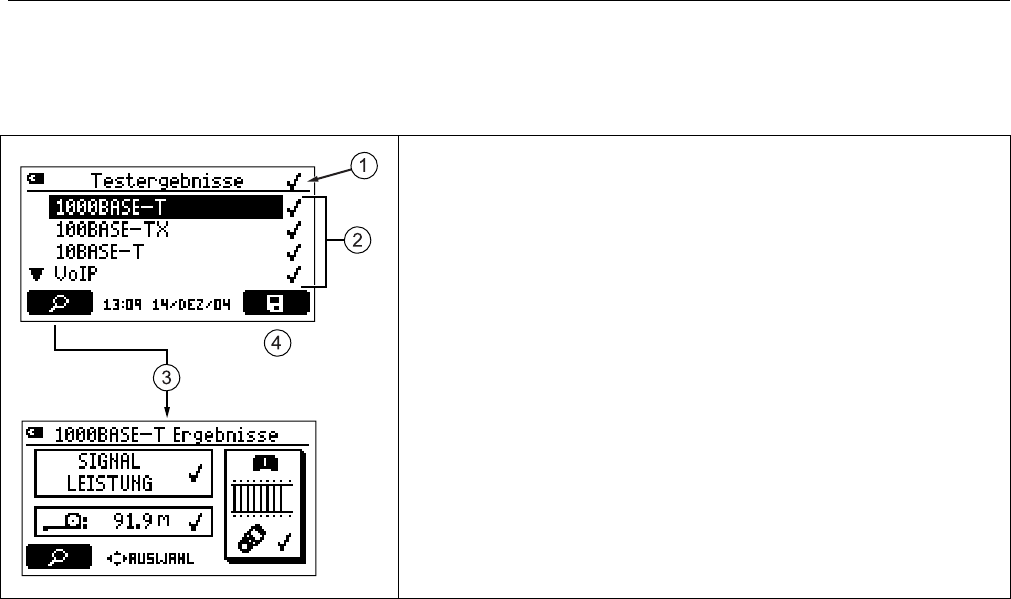

Der Autotest zeigt Ergebnisse in drei Detaillierungsstufen
an, gemäß Darstellung in Abbildung 9 und 12
Beschreibung in den folgenden Abschnitten.
axt15f.eps
A Gesamtergebnis für den Autotest.
B Gesamtergebnis pro Autotest-Typ:
F: Die Verkabelung qualifiziert für die Anwendung. Wenn der
Adapter am fernen Ende nicht angeschlossen ist, ordnet der Tester
ein
i-Ergebnis zu, da die Wiremap nicht vollständig geprüft
werden kann.
f: Die Verkabelung qualifiziert nicht für die Anwendung.
i: Die Ergebnisse sind ausschließlich für Informationszwecke gedacht
und nicht für Qualifikation. Die Verkabelung kann nicht vollständig
für die Anwendung qualifiziert werden, da die Wiremap-Ergebnisse
unvollständig sind (Wiremap-Adapter nicht verwendet).
A D verwenden, um die Tests durchzugehen.
C J M oder H drücken, um Zusammenfassungsergebnisse
für den markierten Test anzuzeigen. Um Details für einen
Testparameter anzuzeigen,
A D B C zur Markierung des
Parameters verwenden und dann J M oder H drücken.
D K S drücken, um die Ergebnisse zu speichern.
Abbildung 9. Bildschirme Autotest-Zusammenfassung
