CableIQ Qualification Tester
Bedienungshandbuch
18
Auswählen auszuführender Tests
Auswählen von Tests, die während eines Autotests
ausgeführt werden:
Den Drehschalter auf SETUP drehen, dann Autotests
auswählen. Oder den Drehschalter auf AUTOTEST drehen,
dann
J Setup drücken.

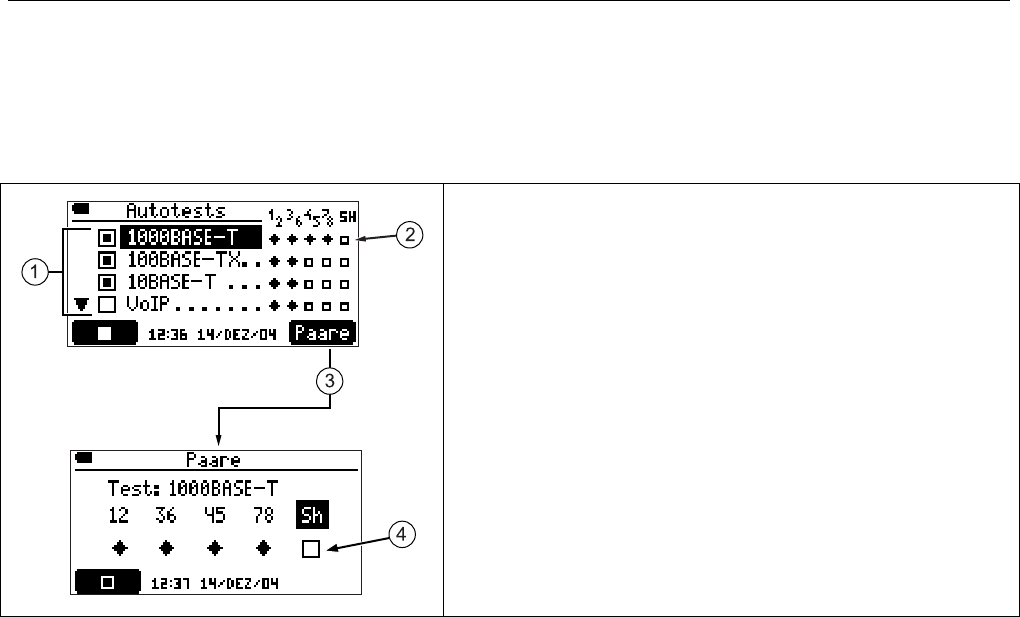

Abbildung 5 beschreibt die Verwendung der Autotest-
Setup-Bildschirme.
axt40f.eps
A Verfügbare Tests. Um einen Teste auszuwählen (s) bzw. die
Auswahl aufzuheben (
n), D A zur Markierung des Tests
verwenden und dann H oder J drücken.
B Die vorgeschriebenen (q) und wahlfreien (s n) Paare für Tests
auf paarverdrillten Kabeln.
C Um Paare für den markierten Test auszuwählen bzw. die
Auswahl aufzuheben, K Paare drücken.
D Um ein wahlfreies Paar auszuwählen bzw. die Auswahl
aufzuheben, B C zur Markierung des Paars verwenden und
dann
H oder J. drücken.
I drücken, um die Einstellungen zu speichern.
Abbildung 5. Autotest-Setup-Bildschirme
