Verwendung von Wiremap-Adapter
und Remote-ID-Suchhilfe
Abschließen der zu testenden Verkabelung mit dem
Standard-Wiremap-Adapter oder der wahlfreien Remote-
ID-Suchhilfe bietet die folgenden Vorteile:
• Vollständige Wiremap-Tests auf paarver-
drillter Verkabelung
Ohne Adapter oder ID-Suchhilfe kann die
Verkabelung nicht qualifiziert werden, da der
Tester nicht alle Wiremap-Fehler erkennen kann.
Autotest-Ergebnisse werden ausschließlich für
Informationszwecke geliefert.
• Einfachere Identifizierung von paarverdrillten
Verbindungen und Koaxialverbindungen
Die Nummer des Adapters erscheint auf der
Wiremap-Anzeige. Im Erkennungsmodus
(Discover) können mehrere Remote-ID-Suchhilfen
verwendet werden (jede mit einer unterschiedlichen
Nummer zum Identifizieren von Verbindungen
an Schaltfeldern.
Der Wiremap-Adapter und die Remote-ID-Suchhilfen sind
mit Ausnahme der ID-Nummern funktionell identisch. Der
Wiremap-Adapter hat die ID-Nummer 1. Die Remote-ID-
Suchhilfen sind mit weiteren ID-Nummern erhältlich.
Um eine Remote-ID-Suchhilfe an einen modularen
Anschluss (RJ) in einem geschlossenen Bereich
anzuschließen, den wahlfreien Universaladapter und ein
Rangierkabel verwenden. Siehe Abbildung 3.
axt54f.eps

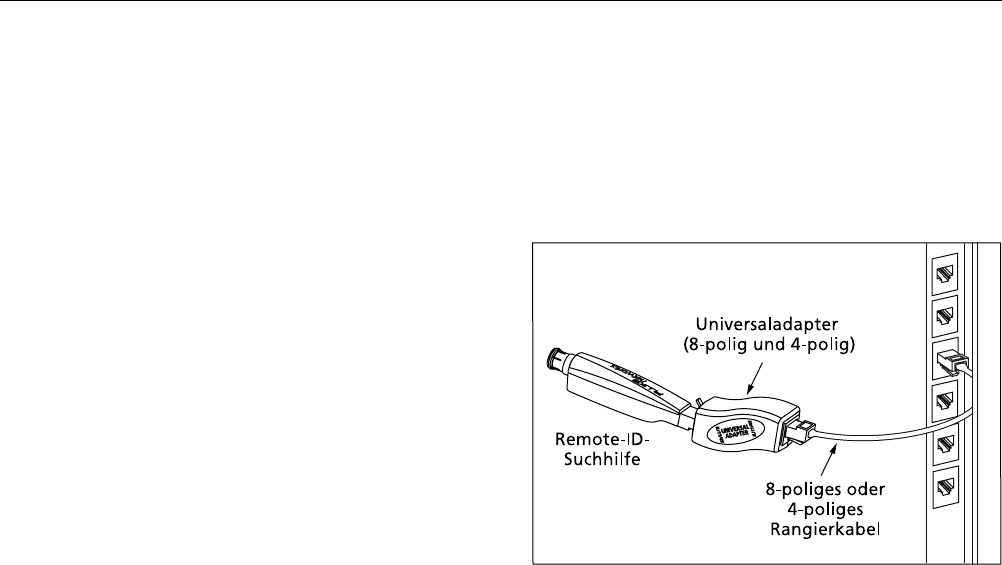

Abbildung 3. Verwendung des Universaladapters für
geschlossene Bereiche
