Sicherheitsinformationen
7
Telefonspannungen erkannt.
PoE-Spannungen
(Power over Ethernet) erkannt.
ISDN-Spannungen erkannt
(NT-1-Schnittstelle)
Spannung von einem
unbekannten Gerät erkannt.
Spannung über Drähten
verschiedener Paare erkannt
(z.B. über 1 und 7)
WXSiehe Warnungen auf Seite 6.
Hinweis
Der Tester identifiziert möglicherweise
Geräte nicht korrekt, die Nicht-
Standard-Verdrahtung verwenden.

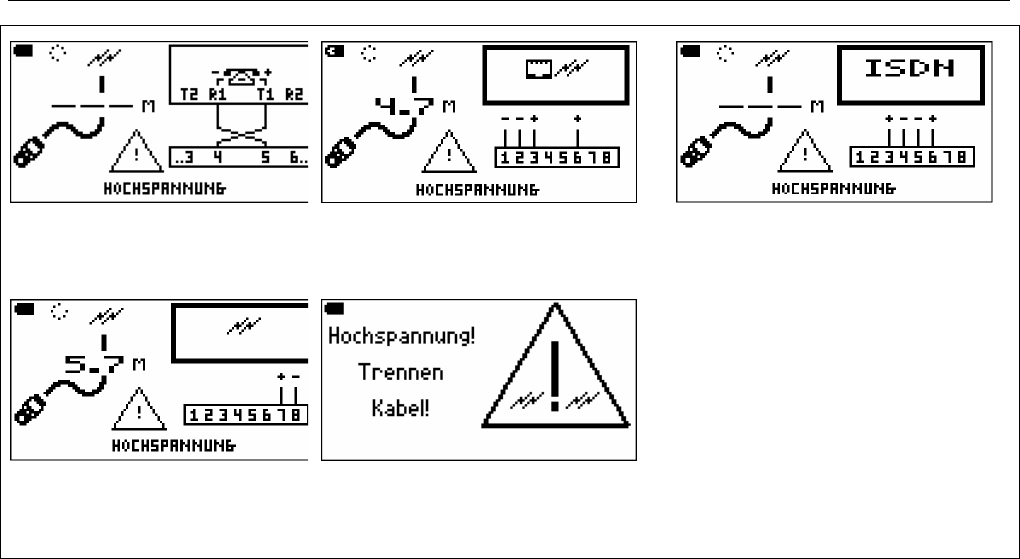

Abbildung 1. Beispiele von Spannungsalarmbildschirmen
