27. Desserrez l’écrou de compression
situé sur le côté droit de la soup-
ape régulatrice en tournant dans
le sens antihoraire. Insérez une
extrémitédutubeàD.E.de3/8”
(inclus). REMARQUE : cette étape
adéjàétéeffectuéesurlesmodèlesà
un seul réservoir.
28. Seulement pour les adoucisseurs
à2réservoirs:assurez-vousque
labagueenplastiquesoitdans
lebonsenspourobtenirunjoint
hermétique.
29. Vériezsiletubedesaumure
n’estnifendillénitordu;vériez
quelesraccordssoientassemblés
correctement et serrés, comme
indiqué sur les croquis.

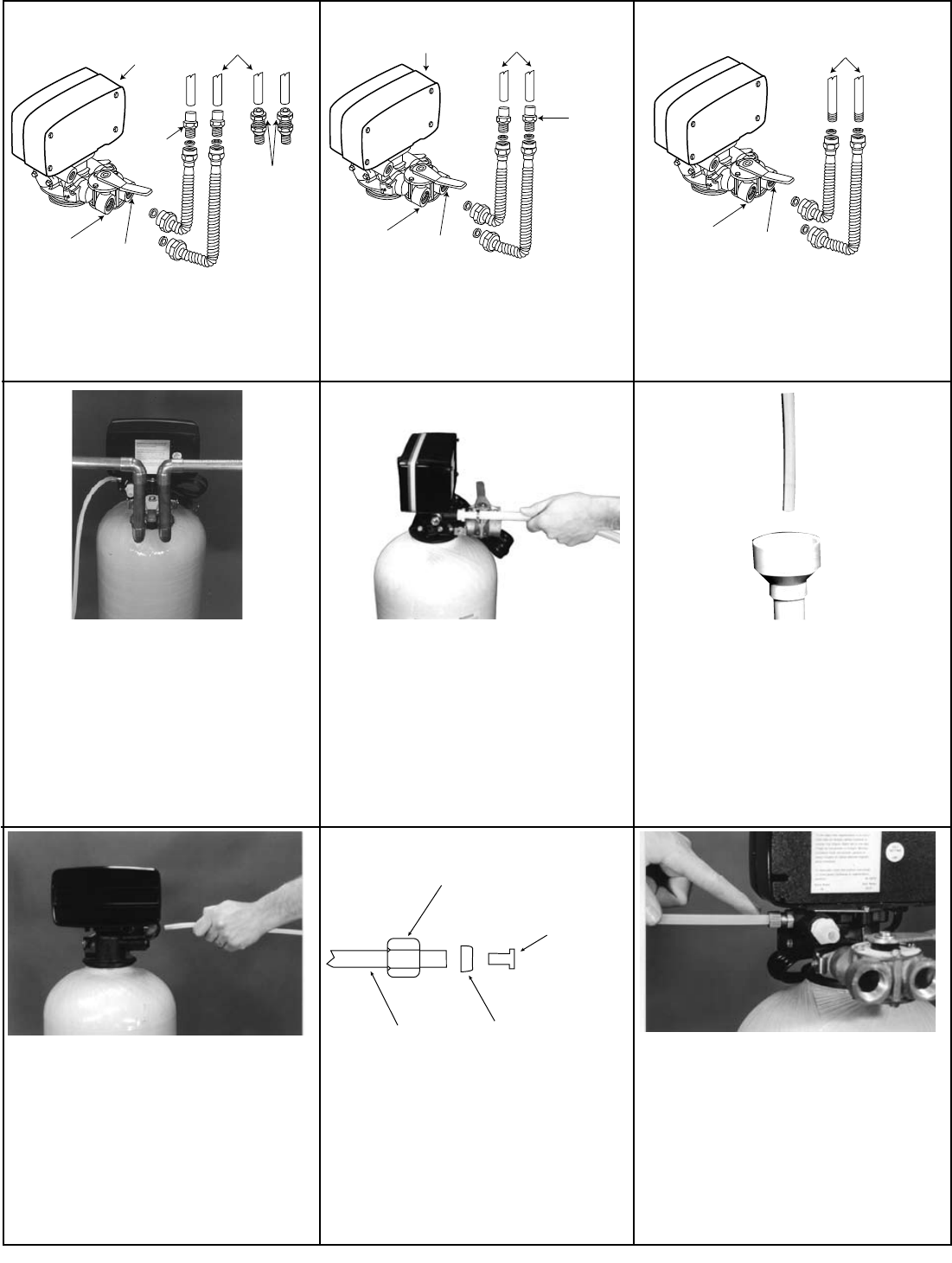

21.Tournez les raccords dans le sens
horaire avec une clé pour les serrer,
sansforcer.
22.Tournez les raccords dansle sens
horaire avec une clé pour les serrer,
sansforcer.
23. Tournezlesraccordsdanslesens
horaire avec une clé pour les
serrer,sansforcer.
24. Voici une installation finie type
avecdestuyauxencuivrerigides.
Vérifiez que la soupape de dériva-
tion(siutilisée)soitàlaposition
«Service»(fonctionnement)pour
assurer le traitement de l’eau.
25. PosezuntuyauàD.I.de1/2”en
plastique (non compris) dans
le raccord cannelé du tuyau
d’évacuationjusqu’àcequ’ilsoit
biencalé;xez-leavecunebride
(non comprise).
REMARQUE : n’acheminez pas un tuyau
d’évacuationde1/2”surplusde20piedsà
l’horizontale. Si la distance est supérieure
à20pieds,utilisezuntuyaude3/4”.
26. Évacuation type d’un tuyau dans
un conduit vertical avec espace
d’air correct de 4”. REMARQUE :
ilfautunespaced’airselonlaplupart
descodesdeplomberielocauxpour
éviterlerefoulementdeseauxrésid-
uaires.Vériezetobservezvoscodes
locaux.
Entrée
Sortie
Soupape de
régulatrice
Tuyau
en cuivre
Raccords á compression
Raccords
á siége
IL0704F
Entrée
Sortie
Soupape de
régulatrice
Tuyau
en plastique
Raccords
á soudage
par solvant
IL0705F
Entrée
Sortie
Soupape de
régulatrice
Tuyau galvanisé 3/4”
ou manchon
IL0706F
Écrou de
compression
en laiton
Pièce
d’ancrage
en laiton
Bague en
plastique
Tube
en poly
IL0707F
Connecter au tuyau de cuivre Connecter au tuyau en plastique Connecter au tuyau galvanisé
Sivousinstallezunmodèleàunseul
réservoir,passezàl’étape33.
