Data Sheet

G

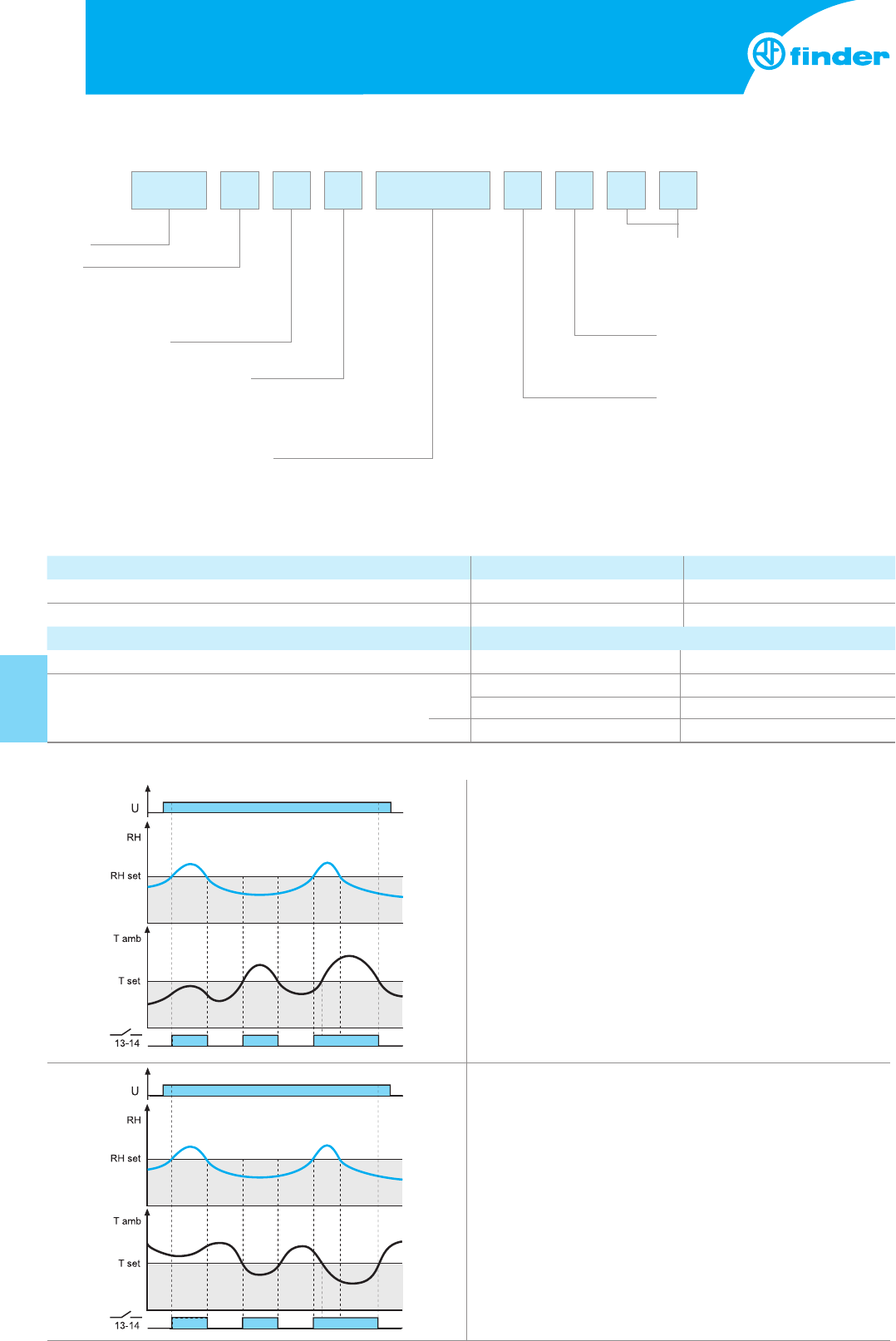

Codificazione
Esempio: Serie 7T, Termo-Igrostato per il controllo di temperatura e umidità, 110...240 A AC/DC, Multifunzione, montaggio su barra 35 mm (EN 60715).
7 T . 5 1 . 0 . 2 3 0 . 4 3 6 0
Serie
Tipo
5 = Controllo Termo-Igrostatico
8 = Controllo termico
Numero di contatti
1 = 1 contatto
Tipo di tensione di alimentazione
0 = AC/DC (solo 7T.51)
0 = Nessuna tensione di alimentazione
richiesta (solo 7T.81)
Tensione nominale di alimentazione
230 = 110...240 V (solo 7T.51)
000 = Nessuna tensione di
alimentazione richiesta
Range di temperatura controllata
60 = Multifunzione (solo 7T.51)
01 = -20...+60 °C (solo 7T.81)
03 = 0...+60 °C (solo 7T.81)
Configurazione contatti
3 = 1 contatto NO
4 = 1 contatto NC
Funzione controllata
2 = Temperatura, regolabile
4 = Temperatura e umidità, regolabile
Caratteristiche generali
Isolamento 7T.51 7T.81
Rigidità dielettrica tra contatti aperti VAC 1000 500
Rigidità dielettrica tra bobina e contatti VAC 2000 —
Altri dati
Coppia di serraggio Nm 0.5 0.5
Capacità massima di connessione dei morsetti Filo rigido Filo flessibile
mm
2
1x2.5 1x1.5
AWG 1x12 1x16
Funzioni 7T.51
HT: RH > RHset OR Tamb > Tset
Tensione sempre presente sul termo-igrostato.
Il contatto 13-14 si chiude se l'umidità dell'ambiente (RH) è > del valore di
umidità impostato (RHset) O se la temperatura ambiente (Tamb) è > del
valore di temperatura impostato (Tset).
Quando il contatto è chiuso, il LED è acceso
TH: RH > RHset OR Tamb < Tset
Tensione sempre presente sul termo-igrostato.
Il contatto 13-14 si chiude se l'umidità dell'ambiente (RH) è > del valore di
umidità impostato (RHset) O se la temperatura ambiente (Tamb) è < del
valore di temperatura impostato (Tset).
Quando il contatto è chiuso, il LED è acceso
