Installation Instructions

ManualsBrandsFermax ManualsIntercomsVDS iLOFT MONITOR

Video deurstation

Poste d’appel vidéo

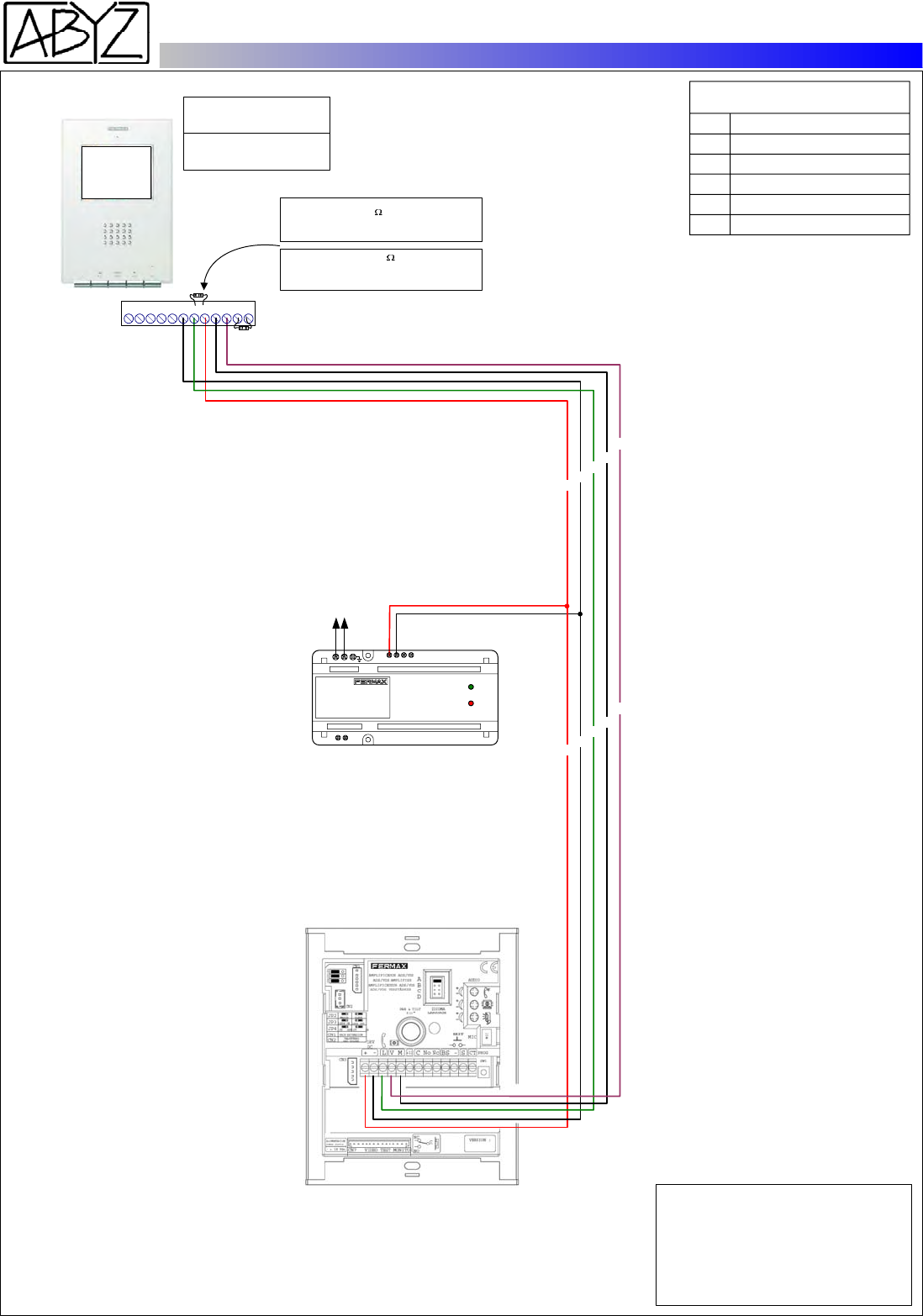

KIT NEW CITY - iLOFT

Ref: 4950

5610

De monitor moet geprogram-

meerd worden !!

(> zie programmatie blad)

Il est nécessaire de programmer

le moniteur !!

(> voir feuille de programmation)

SPV - VVT - SVV (min. 6 x 0.8mm²)

Kleurcode / Code couleur

FERMAX VDS

SEC. 18VDCPRIM 230VAC

-+-+

12Vac

ALIMENTATION

VOEDING

REF.4810

F2 F1 T A CT

MVVM

Ohm

WEERSTAND 10K TUSSEN '+' EN 'L'

(3 WEERSTANDEN ZIJN MEEGELEVERD)

RÉSISTANCE 10K ENTRE LE '+'

ET LE 'L' (3 RESISTANCES SONT LIVRÉES

AVEC)

230Vac

ABYZ Techn. Support

(Ned/Fra): 054/31.82.82

- tot 50 m : UTP of SVV 6 x 0.8 mm²

- tot 100 m : SVV 6 x 0.8 mm²

- tot 150 m : coax RG59 + 4 x 1 mm² (ref. 5923)

- jusqu’à 50 m: UTP ou SVV 6 x 0.8 mm²

- jusqu’à 100 m: SVV 6 x 0.8 mm²

- jusqu’à 150 m: coax RG59 + 4 x 1 mm²

18VDC

Summary of content (11 pages)

PAGE 1
KIT NEW CITY - iLOFT Ref: 4950 ABYZ Techn. Support (Ned/Fra): 054/31.82.82 FERMAX VDS SPV - VVT - SVV (min. 6 x 0.
PAGE 2
VDS VDS E F E AC slot Gâche à courant alternatif E EN F D DC slot Gâche électrique à courant continu «C, +12» E Brugje leggen tussen +12 en C Ne pas oublier le pontage entre +12 et C E + (*) Diode 1N4001 12VDC !! (*) -Plaats een ontstoringsdiode over het slot. (*) -Placer une diode pour déparasiter la gâche.
PAGE 3
VDS systemen ! ! AANDACHT ! ! Bestaand of nieuw elektrisch deurslot : Enkel een 12VDC slot mag rechtstreeks voeding krijgen vanaf de buitenpost (12VDC-max. 400 mA). Indien gebruik wordt gemaakt van een AC slot of 'universeel slot' , moet een enkelpolige schakeling worden gemaakt via een 12VAC voeding, mbv 2 extra draden. Een potentiaal-vrij contact op de buitenpost is standaard voorzien (max. 2A). Vuistregels : - een " UNIVERSEEL SLOT (zgn.
PAGE 4
‘iLOFT’ MONITOR INSTALLATIE HANDLEIDING
PAGE 5
Technisch document gepubliceerd ter informatie door FERMAX ELECTRONICA SAE , in een beleid van voortdurende verbetering, behoudt zich het recht voor wijzigingen aan de inhoud van dit document en de kenmerken van de producten die hierin vermeld zijn, te allen tijde door te voeren en zonder voorafgaande kennisgeving. Dergelijke wijzigingen worden weergegeven in de volgende edities van dit document. ONDERHOUD Gebruik geen schoonmaak producten die zuren bevatten, azijn of andere agressieve producten. 1 º.
PAGE 6
DRUKKNOPPEN Nota: Het beeld verschijnt op de monitor nadat het belsignaal van de deurpost beëindigd is. Aanzetten audi, communicatie beëindigen en configuratie/instellen (menu) • • • Na een oproep, druk op deze drukknop om met de bezoeker te spreken. Het audio kanaal tussen de deurpost en de monitor is geopend, de werking is handvrij. Druk op de knop om het gesprek te beëindigen.
PAGE 7
INSTALLATIE VAN DE MONITOR Afmetingen van de monitor : (hoogte x breedte x diepte*) 197 x 131 x 60 mm Afmetingen van de FERMAX inbouwdoos : (hoogte x breedte x diepte) 158 x 108 x 45 mm Afmetingen van een universele inbouwdoos : (hoogte x breedte x diepte) 174 x 114 x 50 mm Nota: • • Deze monitor kan geïnstalleerd worden in een universele inbouwdoos. Diepte*: De opgegeven diepte hierboven is deze MET Fermax inbouwdoos.
PAGE 8
AANSLUTINGEN P1 : drukknop appartementsdeur TECHNISCHE KARAKTERISTIEKEN • Voeding : 18 Vdc • Verbruik: - In rust: 15 mA - Bij een belsignaal: 300 mA - Met video: 250 mA - Met video en audio: 400 mA • Gebruikstemperatuur: Tussen 5°C en 40°C • TFT scherm: - Vlak scherm met een diagonaal van 4” (ref. 3980) - Resolutie: Horizontaal 480 TV lijnen, Vertikaal 234 TV lijnen van 3,5” (ref.
PAGE 9
INSTELLEN VAN DE MONITOR Optie 1 - van deurpost naar monitor 1. Wanneer de monitor is aangesloten, drukt u op de knop "programmering gedurende twee seconden (hiervoor is het noodzakelijk het voorfront op te heffen). Een bevestiging geluid zal hoorbaar zijn 2. Druk op de beldrukknop van de deurpost. U hoort opnieuw een bevestiging geluid met een andere toon en het ingestelde nummer is te zien op de DISPLAY (2 seconden). * De monitor zal niet werken totdat deze is geprogrammeerd.
PAGE 10
MONITOR INSTELLINGEN Om de monitor af te stellen, moet je in de “configuratie” mode gaan. Om toegang te krijgen to de “configuratie”, druk op de knop gedurende 2 seconden. De LED pinkt één maal per seconde en u hoort een bevestigingstoon.
PAGE 11
- Druk op de knop om de kleur in te stellenU zal achtereenvolgens door alle kleur regelingen lopen die in het systeem voorzien zijn. Wanneer je bij de laatste voorbij bent hoor je een fouttoon en begin je opnieuw bij de eerste. - De monitor beschik over 4 vast ingestelde kleur instellingen.
