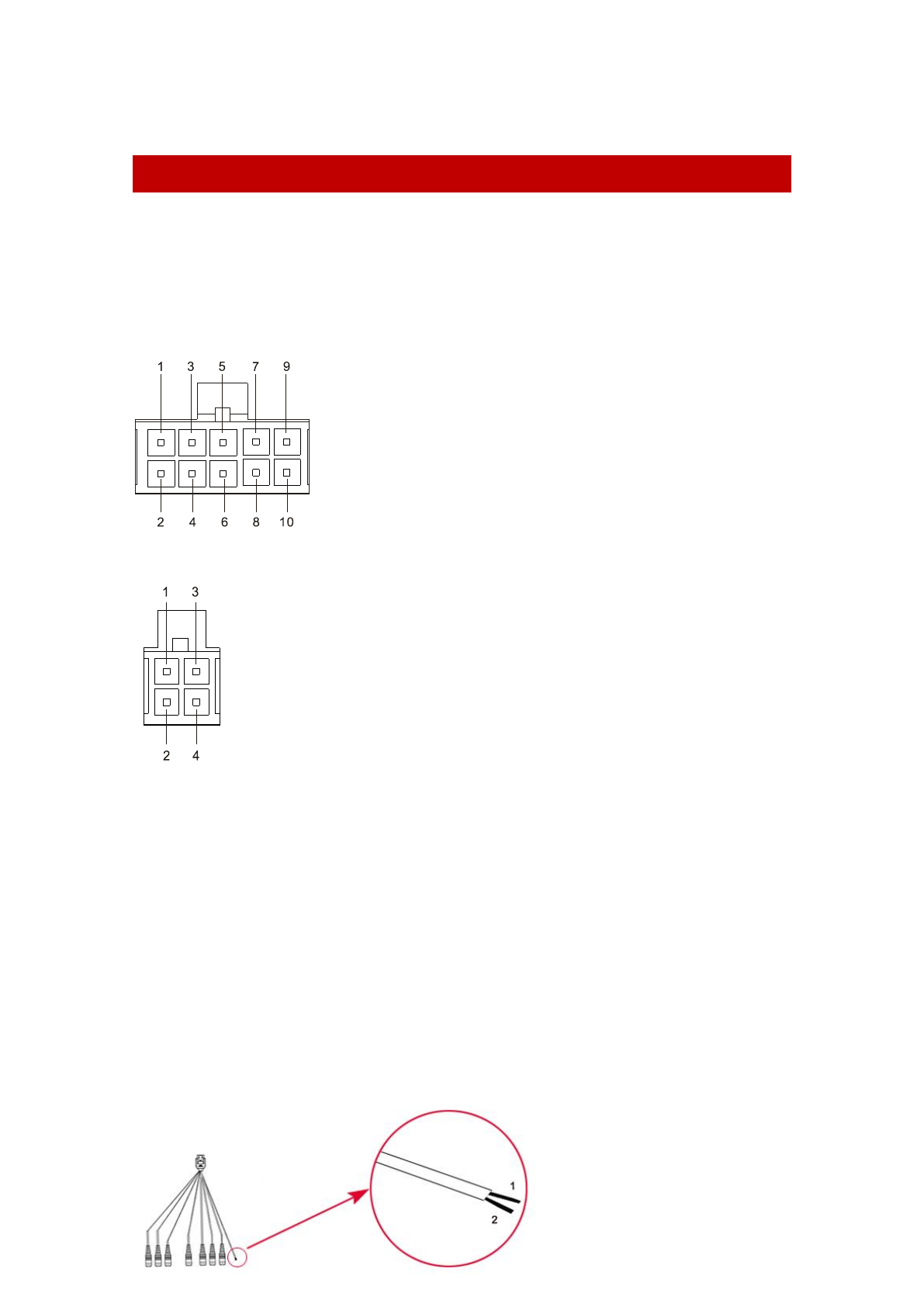

ANSCHLUSSBELEGUNGEN
Vorbemerkung: Bitte achten Sie auf die richtige PIN-Belegung. PIN1, PIN2,…, gem.
folgendem Schaubild:Vorsicht, dies ist die Mainboard-Seite, NICHT die Kabelseite!
POWER:
8-36V DC-IN (5.5mm/2.5mm) INNENPOL +
Außendurchmesser Verschraubung:
SERIELL:
1: +5V 3: RX
2: GND 4: XT
VGA, HDMI, USB-B, EAR-IN: Standard Schnittstellen
FERTIG KONFEKTIONIERTE KABEL:
Artikel FTCAVAIO30, EAN 6920734091324:
30cm All-In-One-cable mit AV1, AV2, YPbBr, Audio, Rückfahrkamera-Switch-Anschlüssen
Zeichnung:
Artikel FTCAVAIO150, EAN 6920734091348
150cm All-In-One-cable mit AV1, AV2, YPbBr, Audio, Rückfahrkamera-Switch-Anschlüssen
Zeichnung:
Artikel FTCSERIAL150, EAN 6920734091331:
150cm serielles Touch-Kabel
Zeichnung:
VIDEO:
1: AUDIO_IN_R 3:AV1 5: AV2 7: Pr+ 9: Y+
2: AUDIO_IN_L 4:GND 6: CarControl 8: GND 10: Pb+
VIDEO:
1: GND
2: CarControl
