User manual

10 7

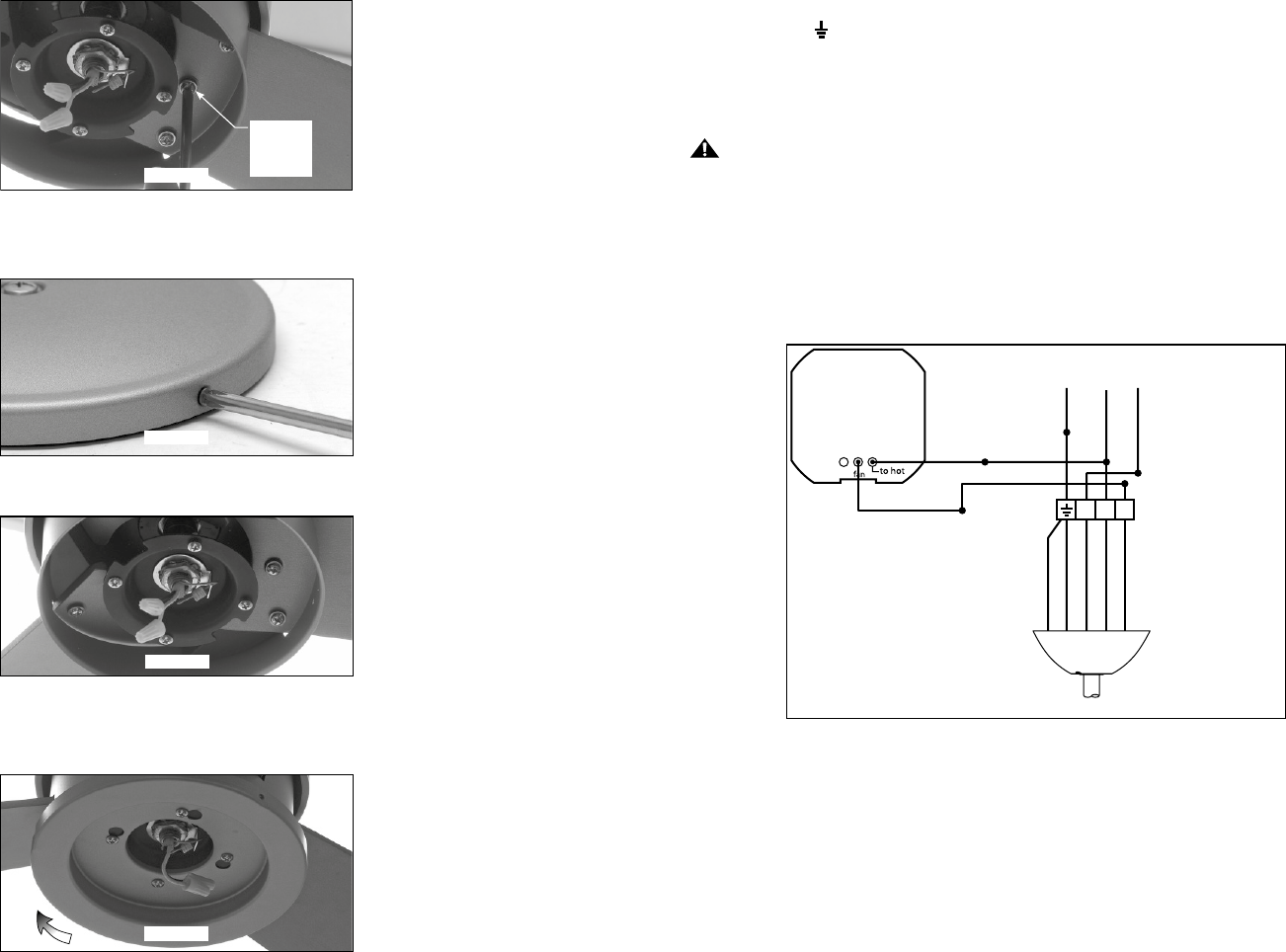

2. Fixez solidement les trois pales à l’aide des vis avec rondelle intégrée. Ne serrez cependant pas
trop les vis. (Illustration 2).
Schéma 2
Vis avec
rondelle
intégrée
(3 par pale)
Assemblage du couvercle inférieur :
3. Séparez le couvercle inférieur de la plaque d’adaptation en retirant les trois vis (illustration 3).
Schéma 3
4. Dévissez trois vis et retirez une vis de la bride de support (illustration 4).
Schéma 4
5. Attachez la plaque d’adaptation à la bride de support en tournant la plaque et en positionnant
les vis dans les trous. Insérez 4 vis dans les trous restants. Vissez entièrement les 4 vis
(illustration 5).
Schéma 5
1. Câblage du ventilateur (Schéma 1)
Quand l’alimentation électrique est coupée, retirez la plaque murale existante et l’interrupteur.
Effectuez le raccordement au bornier comme indiqué sur le schéma 1.
- 1 câble vert / jaune partant de la boule et 1 câble vert / jaune partant du support de suspension
vers la borne
verte / jaune (terre).
- 1 câble orange pour le moteur du ventilateur vers la borne L1 orange (lumière).
- 1 câble bleu pour le moteur du ventilateur vers la borne N bleue (neutre).
- 1 câble marron pour le moteur du ventilateur vers la borne L rouge / marron (phase).
Rétablissez le courant électrique après avoir installé le pavillon supérieur (voir paragraphe :
Installation du pavillon supérieur).
Attention
Vérifiez que toutes les connexions sont vissées, y-compris la terre, et qu’aucun fil nu, hormis le fil
de terre, n’est visible sur les connecteurs. N’allumez pas le ventilateur tant que les pales ne sont
pas installées. Cela ferait du bruit et pourrait endommager le ventilateur.
Câbler et mettre en service l’interrupteur mural CW40-220
Remarque : Si le ventilateur ou les câbles d’alimentation ont des couleurs différentes à celles
indiquées, faites installer le ventilateur par un électricien qualifié.
NL1L
MAR
vers phase
JAU/VER depuis le ventilateur
JAU/VER depuis le support
Alimentation 220-240 V/AC
(fournie par l’utilisateur)
Bornier (sur le support
de suspension)
ORG vers lumière MAR vers moteur BLEU neutre
MAR
vers ventilateur
Schéma 1
BLEU/NOIR
(NEUTRE)
ROU/MAR
(PHASE)
JAU/VER
(TERRE)
Interrupteur mural
(vue arrière)
