User manual

6 11

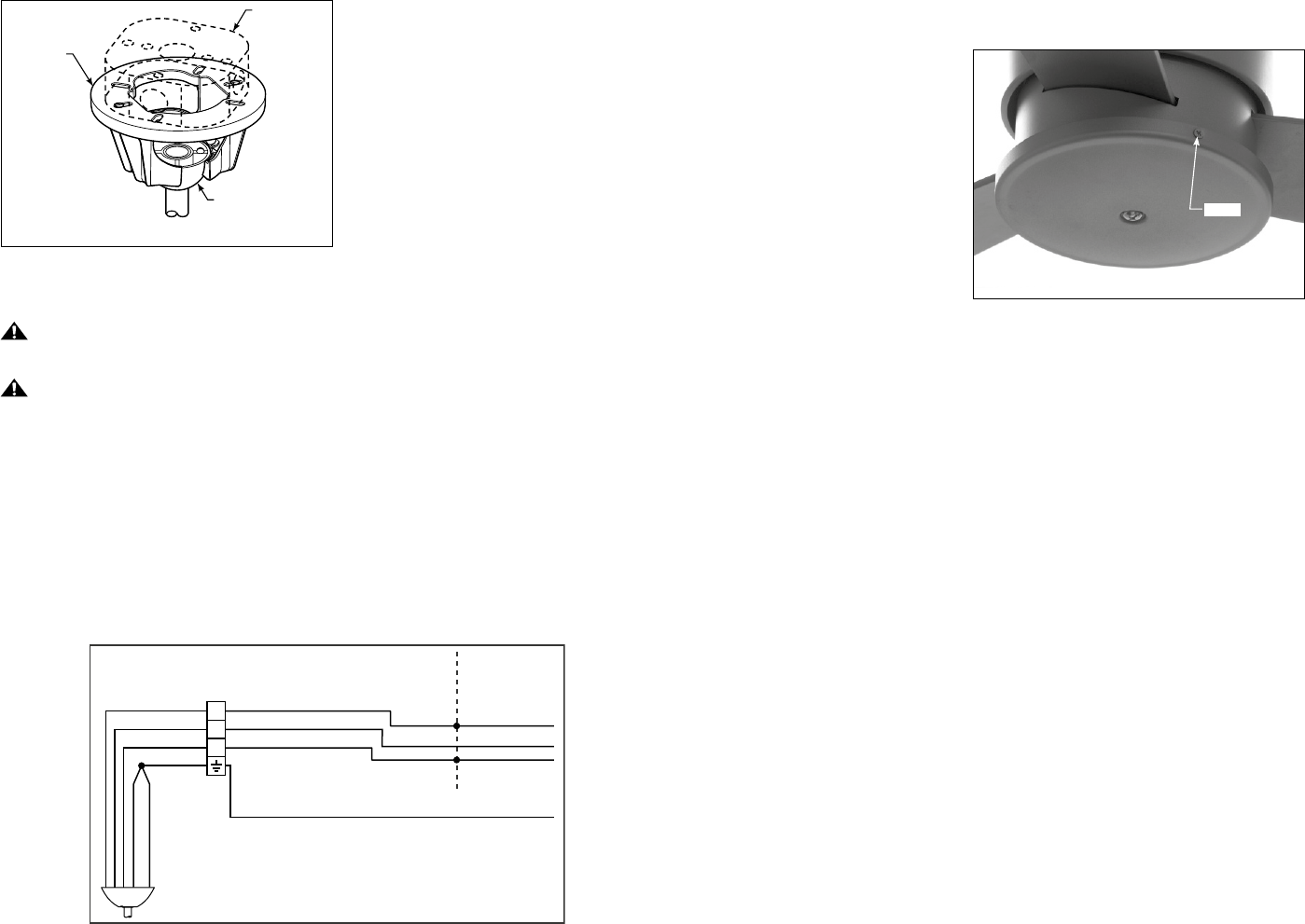

Schéma 3
Boîte de sortie
Support de
suspension
Ensemble tige
de plafond / boule
2. Tirez les fils électriques dans le boîtier de
sortie en traversant l’ouverture située
dans le support de suspension et pliez-les
vers l’avant ou vers l’arrière de manière à
ce que la boule s’intègre facilement dans
le support de suspension.
3. Soulevez avec précaution le ventilateur
et installez l’ensemble tige de plafond /
boule sur le support de suspension venant
lui-même d’être fixé à la boîte de sortie
(schéma 3). Veillez à ce que la rainure
dans la boule soit bien alignée à l’attache
située dans le support de suspension
(Schéma 2).
4. Après avoir attaché les câbles,
redressez-les et poussez-les avec
précaution dans la boîte de sortie.
Attention
Une mauvaise installation de l’attache dans la rainure peut endommager les fils électriques et
causer des chocs électriques ou des incendies.
Attention
Pour éviter tout choc électrique, ne coincez pas les fils entre l’ensemble tige de plafond / boule et
le support de plafond.
Branchement du ventilateur de plafond
Si vous n’êtes pas sûr d’avoir l’expérience ou les connaissances nécessaires en câblage
électrique, faites installer votre ventilateur par un électricien qualifié.
Avertissement
Pour réduire le risque d’incendie ou de choc électrique, veillez à bien couper l’électricité avant
d’installer l’interrupteur mural.
Remarque : Si le ventilateur ou les câbles d’alimentation ont des couleurs différentes à celles
indiquées, faites installer le ventilateur par un électricien qualifié.
N
L1
L
Bornier
du support
Câblage
du ventilateur
Alimentation
domestique
220-240 V/AC
LIVE rouge/marron
Orange
NEUTRE bleu/noir
Terre VER/JAU
Marron pour moteur
Bleu
Orange pour lumière
VER/JAU
BLEU – pour moteur N
MAR – pour moteur L
VER/JAU depuis la boule
VER/JAU depuis le suppor
t
ORG – pour lumière
Schéma 1
6. Montez le couvercle inférieur sur la plaque d’adaptation assemblée à l’aide des trois vis fournies
(illustration 6).
Schéma 6
Vis (3)
7. Rétablissez le courant. Félicitations, votre ventilateur est maintenant câblé. Vous pouvez
désormais le faire tourner dans le sens normal ou inverse des aiguilles d’une montre en utilisant
l’interrupteur mural.
Entretien
Le seul entretien nécessaire est le nettoyage périodique du ventilateur.
Pour le nettoyage, utilisez uniquement une brosse souple ou un chiffon non pelucheux pour ne pas
égratigner la surface des pales.
Evitez d’utiliser des produits de nettoyage abrasifs, car ils pourraient endommager la surface des
pales.
Avertissement
N’utilisez jamais d’eau pour nettoyer le ventilateur. L’eau pourrait endommager le moteur ou les
pales et produire un choc électrique.
Nettoyage des pales
Il est recommandé de dépoussiérer légèrement les pales. Pour ce faire, le meilleur choix reste le
plumeau. L’utilisation d’eau, de détergent ou d’un chiffon rugueux n’est pas recommandée car ils
peuvent déformer et abîmer les pales.
