User manual

12 5
Résolution des problèmes
Attention
Pour votre sécurité, coupez l’électricité au niveau de la boîte à fusibles ou du disjoncteur avant
d’intervenir sur le ventilateur.
Problème Cause probable Solution(s) proposée(s)
1. Le ventilateur
ne démarre
pas
1. Un fusible a grillé ou le
disjoncteur a sauté.
2. Les raccordements
électriques vers le
ventilateur ou dans le
boîtier de l’interrupteur sont
dévissés.
3. L’interrupteur inverseur est
en position neutre.
1. Vérifiez les fusibles du circuit de
dérivation et du circuit principal ou le
disjoncteur.
2. Vérifiez les raccordements vers le
ventilateur ainsi que les raccordements
dans le boîtier du ventilateur.
AVERTISSEMENT : veillez à bien couper le
courant avant d’effectuer cette opération !
3. Vérifiez que l’interrupteur inverseur est
bien positionné d’un côté.
2. Le ventilateur
est bruyant
1. Les pales ne sont pas
attachées au ventilateur.
2. Les vis du carter moteur
sont dévissées.
3. Les vis fixant les supports
de pale au moteur sont
dévissées.
4. Les connecteurs à
l’intérieur du boîtier
claquent.
5. Bruit du moteur causé par
un variateur de vitesse à
semi-conducteur.
6. Les écrous de blocage
maintenant les pales aux
supports de pale sont
dévissés.
7. La vis du support de boîtier
inférieur est dévissée.
1. Fixez les pales sur le ventilateur avant de
l’allumer.
2. Vérifiez que toutes les vis du carter
moteur sont bien ajustées (et pas trop
serrées).
3. Vérifiez que toutes les vis fixant les
supports de pale au moteur sont vissées.
4. Vérifiez que les connecteurs à l’intérieur
du boîtier de l’interrupteur ne se touchent
pas ou qu’ils ne touchent pas la paroi
intérieure du boîtier de l’interrupteur.
AVERTISSEMENT : veillez à bien couper le
courant avant d’effectuer cette opération !
5. Certains moteurs de ventilateur sont
sensibles aux signaux des variateurs
de vitesse à semi-conducteur. Il est
déconseillé d’utiliser des commandes
à semi-conducteur. Choisissez une
technique de commande alternative.
6. Vissez solidement les écrous de blocage.
7. Vissez solidement
la boule. Positionnez la goupille dans les deux trous de la tige de plafond et alignez la boule
de manière à ce que la goupille soit bloquée dans la rainure située en haut de la boule. Tirez la
boule vers le haut contre la goupille. Vissez fermement la vis dans la boule. Une vis dévissée
peut faire osciller le ventilateur.
6. Tout en tirant sur la boule, vissez les deux vis avec les écrous dans le support de la tige de
plafond. Faites glisser le cache du coupleur du moteur sur le carter du moteur (Illustrations 2 &
3).
7. Avant d’installer le ventilateur, mesurez environ entre 15 et 23 cm (6 – 9 pouces) au-dessus du
haut de l’ensemble tige de plafond / boule. Coupez les excédents de fil et dénudez 12,7 mm (1/2
pouce) d’isolant à partir de l’extrémité du câble.
8. Avant de procéder à l’installation, revérifiez que toutes les vis soient bien serrées et
resserrez-les si nécessaire.
9. Félicitations ! Vous venez de terminer l’assemblage de la partie supérieure de votre ventilateur
de plafond. Vous pouvez maintenant l’accrocher et effectuer le branchement électrique.

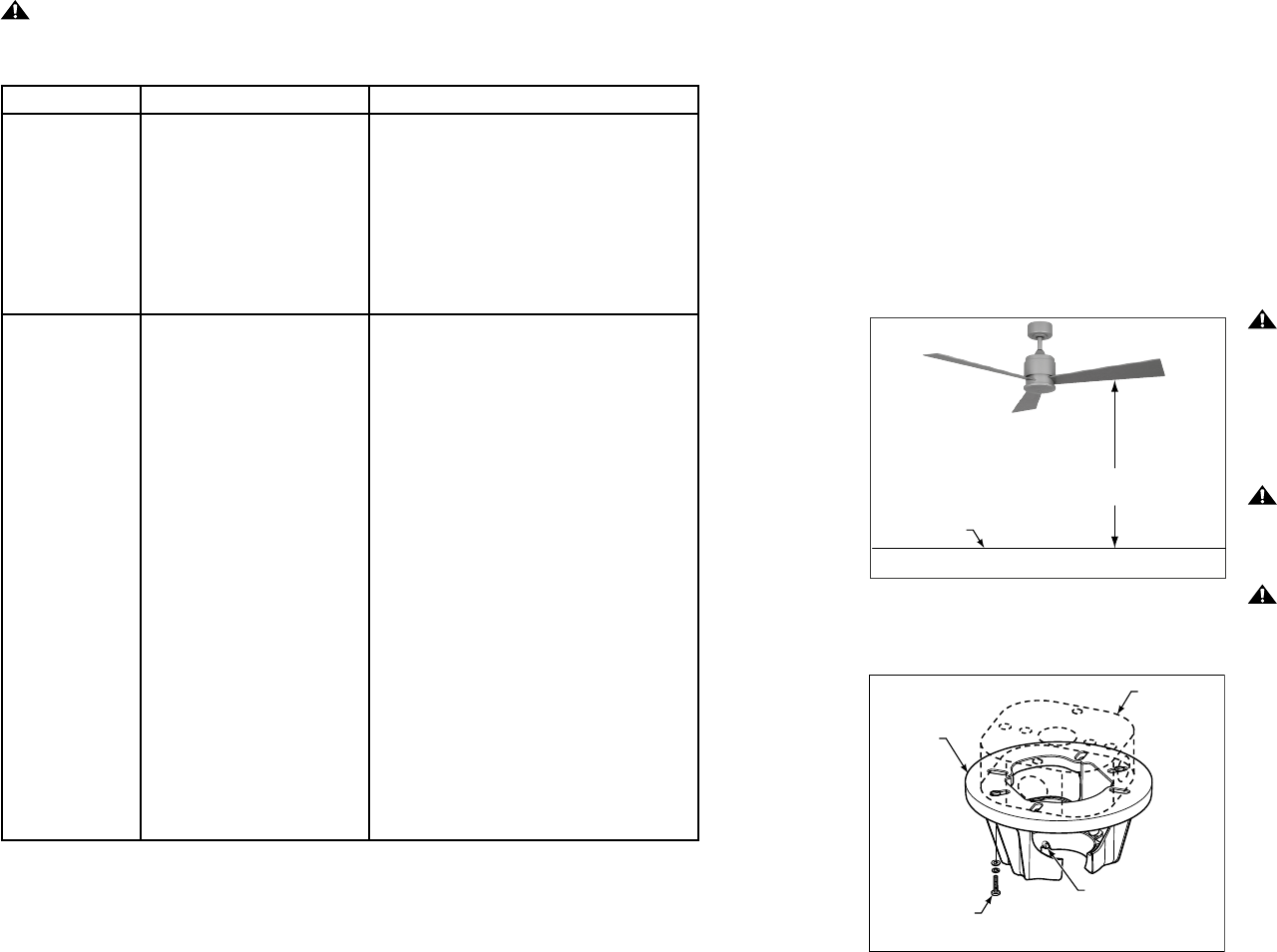

Accrocher le ventilateur de plafond
Schéma 1
Sol
Minimum
213 cm
Schéma 2
Boîte de sortie
Support de
suspension
Vis (2)
fournies avec
la boîte de sortie
Attache
Attention
Pour éviter tout choc électrique, veillez à bien
couper l’électricité dans la boîte à fusibles
avant d’accrocher le ventilateur au plafond.
Remarque : si vous n’êtes pas sûr que
la boîte de sortie soit bien raccordée,
demandez conseil à un électricien qualifié.
Le ventilateur doit être correctement raccordé
pour fonctionner sans danger.
Attention
Laissez un espace libre minimal de 213 cm
(7 pieds) entre le sol et les pales (schéma
1) lorsque vous accrochez le ventilateur
au plafond.
Attention
La boîte de sortie doit être solidement
fixée et doit pouvoir résister à une charge
minimale de 23kg (50 lbs). Le support de
suspension doit être correctement fixé
contre la boîte de sortie. Si le support
et / ou la boîte de sortie ne sont pas
solidement attachés, le ventilateur peut
osciller ou tomber.
Avertissement
N’installez pas les pales avant que
l’installation du ventilateur ne soit
entièrement terminée. Accrocher le
ventilateur avec les pales peut provoquer un
endommagement des pales.
1. Attachez fixement le support de
suspension à la boîte de sortie en utilisant
les vis et les rondelles fournies avec la
boîte de sortie (schéma 2).
Remarque : les vis de la boîte de sortie
passent par les trous oblongs d
u support de
suspension (schéma 2).
