Attention
Pour éviter un incendie ou un choc électrique, respectez scrupuleusement les consignes de
câblage. Toute intervention électrique non décrite dans cette notice doit être effectuée ou
approuvée par un électricien qualifié.
Assemblage du ventilateur de plafond
Goupille
Vis
Boule

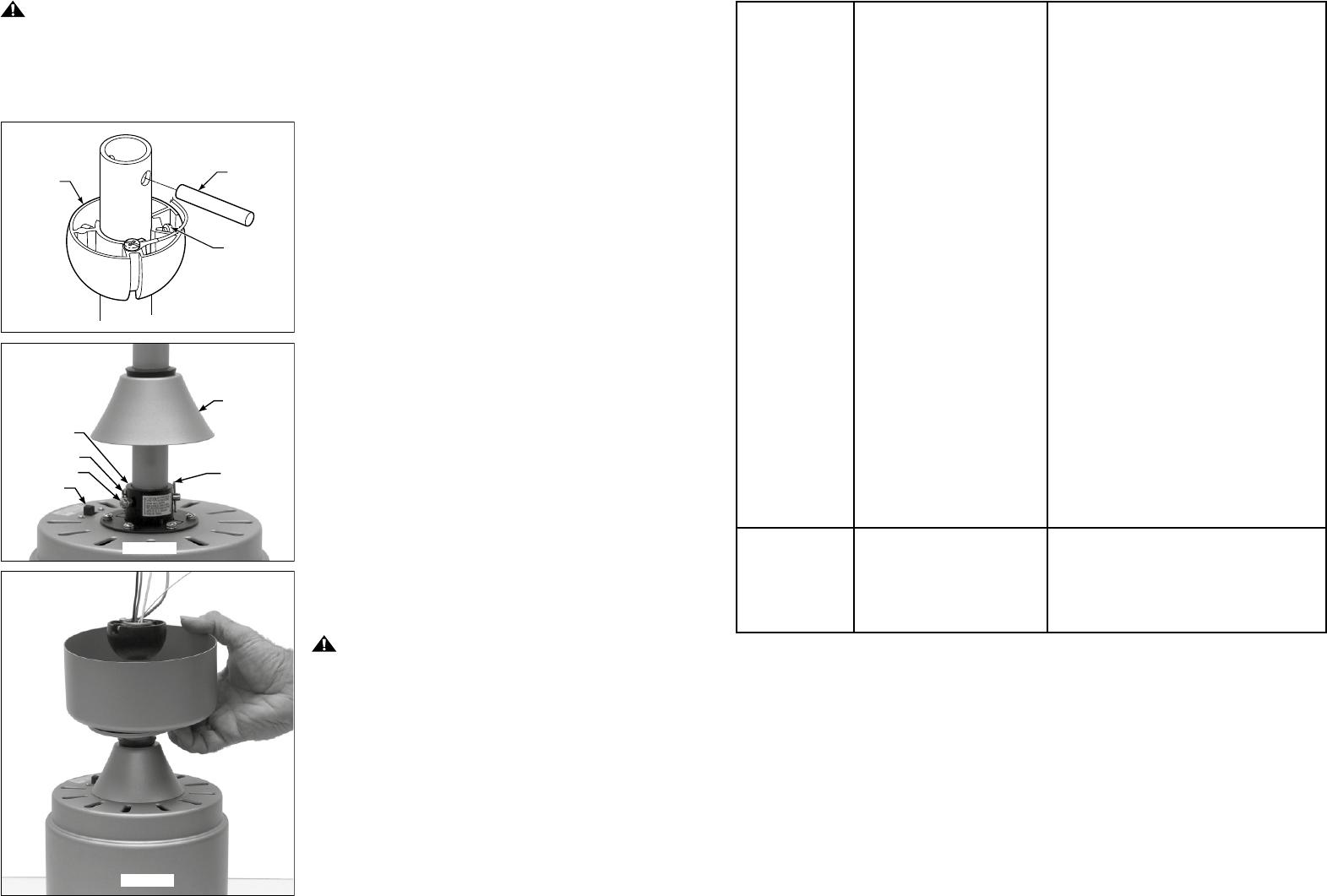

Schéma 1
Cache du
coupleur
du moteur
Schéma 2
Goupille fendue
Support pour
tige de plafond
Vis (2)
Interrupteur
inverseur
Goupille
de blocage
Schéma 3
1. Retirez la boule en dévissant la vis jusqu’à
ce que la boule se libère de la tige de
plafond (Schéma 1). Enlevez la goupille de
la tige de plafond et retirez la boule. Mettez
la goupille et la boule de côté pour les
réinstaller à l’étape 5.
2. Le ventilateur est fourni avec 4 câbles
(marron, bleu, orange et vert / jaune).
Séparez et démêlez les trois câbles et le
câble de sécurité. Faites passer les câbles
à travers la tige de plafond.
Remarque : vous pouvez utilisez la tige de
plafond 6 pouces fournie avec le ventilateur ou
une tige de plafond compatible à commander
séparément.
3. Retirez les deux vis situées dans le support
de la tige de plafond. Alignez les trous de
la goupille de blocage de la tige de plafond
avec les trous du support de la tige de
plafond. Installez la goupille de blocage
et bloquez à l’aide de la goupille fendue
(illustration 3). Veillez à bien pousser la
partie droite de la goupille fendue à travers
le trou jusqu’à ce qu’elle se trouve à côté
de l’extrémité de la goupille de blocage et
que la partie arrondie de la goupille fendue
se referme autour de la goupille de blocage.
La goupille fendue doit être correctement
installée pour éviter que la goupille de
blocage ne se desserre. Tirez sur la tige
de plafond pour vérifier que la goupille de
blocage soit parfaitement installée.
Attention
Il est essentiel de vérifier que la goupille
de blocage soit parfaitement installée
dans le support de la tige de plafond et
que les vis soient bien serrées.
4. Faites passer les câbles à travers le cache
du coupleur du moteur, puis à travers le
pavillon supérieur (à l’aide de l’anneau de
montage) situé sur le ventilateur, avec le
côté ouvert orienté vers le haut (illustration
3).
5. Réinstallez la boule (schéma 1) dans la tige
de plafond comme indiqué. Faites passer
les 3 câbles et le câble de sécurité à travers
3. Le ventilateur
oscille
dangereu-
sement
1. La vis dans le support
pour tige de plafond est
dévissée.
2. La vis dans l’ensemble
tige de plafond / boule est
dévissée.
3. Les vis fixant les supports
de pale au carter moteur
sont dévissées.
4. Les supports de pale ne
sont pas bien installés.
5. Le support de suspension
et/ou la boîte de sortie du
plafond n’est ou ne sont
pas assez serré(s).
6. Les pales sont mal
équilibrées.
1. Serrez fermement les deux vis dans
support pour tige de plafond.
2. Serrez les vis dans l’ensemble tige de
plafond / boule.
3. Vérifiez que toutes les vis fixant les
supports de pale au moteur sont vissées.
4. Vérifiez que les supports de pale sont
attachés solidement et de manière
uniforme à la surface du carter moteur.
Si les supports ne sont pas correctement
installés, dévissez les vis et revissez-les.
5. Serrez les vis du support de suspension
sur la boîte de sortie et attachez la boîte
de sortie.
6. Modifier la position des pales peut
redistribuer le poids et améliorer les
performances du ventilateur. Par
exemple, échangez les pales en
positions 1 et 3 ou en positions 1 et 4.
Si le ventilateur oscille toujours autant,
échangez les pales en positions 2 et 3 ou
en positions 2 et 4.
4. Le flux d’air
est trop faible
1. Essayez d’utiliser, si la hauteur sous
plafond le permet, une tige de plafond
plus longue. Utilisez par exemple une
tige de plafond de 12 pouces (30,48 cm)
à la place de la tige de plafond 6 pouces
(15,24 cm) fournie.
