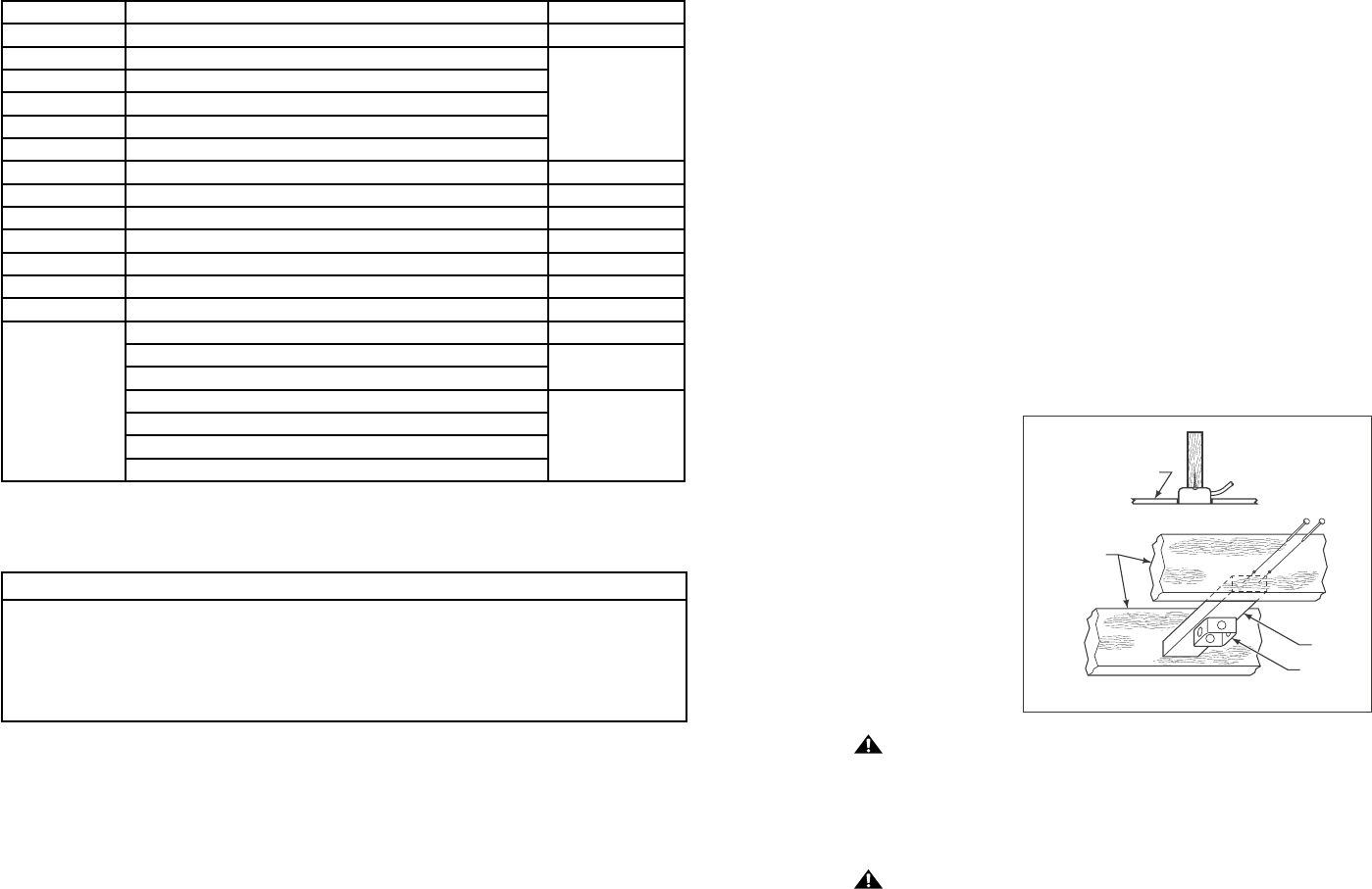

Liste des pièces Modèle FP4620**-220
Ref.# Description Pièce
1 Ensemble support de suspension avec vis AP255BL
2 Ensemble tige de plafond / boule contenant : ADR1-6**
2a Ensemble tige de plafond / boule
2b Tige de plafond
2c Goupille de blocage
2d Goupille fendue
3 Pavillon supérieur PG154**
4 Anneau de montage AP260**
5 Cache du coupleur du moteur avec passe-câble AP1115**
6 Moteur avec carter AMA4620**-220
7 Couvercle inférieur avec vis à tête plate (3) AP462010**
8 Pales (3) AP442007**
9 Interrupteur mural CW40-220
10 Sachet de visserie contenant : HDWFP4620
Kit d’équilibrage des pales (BALKT) HDWHW4620
Connecteurs de fil (4)
Sachet de visserie pour le montage des pales contenant : HDWBM4620
Vis avec rondelle intégrée 3/16 pouce 24 x 15 mm (10)
Rondelles (10)
Tournevis Philips 4 pouces
**Insérez les codes finaux (reportez-vous au numéro de modèle de ventilateur se trouvant sur le
support de tige de plafond)
Vérifiez d’avoir bien retiré toutes les pièces des emballages avant de les jeter
Comment commander des pièces ?
Lorsque vous passez une commande de pièces, veuillez donner systématiquement les
informations suivantes :
- Référence de la pièce
- Description de la pièce
- Référence de votre modèle de ventilateur
Pour toute commande de pièce, contactez votre revendeur.
par rapport au sol comprise entre 243 et 274 cm (8 – 9 pieds), pour une circulation d’air optimale.
Contactez votre revendeur Fanimation pour les accessoires de montage en option.
Eteindre le ventilateur quand vous n’êtes pas dans la pièce
Les ventilateurs de plafond refroidissent les personnes, et non les pièces. Si la pièce est
inoccupée, éteignez le ventilateur pour économiser de l’énergie.
Utiliser le ventilateur toute l’année
L’été : utilisez le ventilateur dans le sens inverse des aiguilles d’une montre. Le courant d’air
produit par le ventilateur crée un refroidissement éolien qui vous rafraîchira. Choisissez une
vitesse offrant une brise agréable, tout en sachant que moins la vitesse est élevée, moins le
ventilateur consommera d’énergie.
L’hiver : Inversez le sens de rotation du moteur et utilisez le ventilateur à faible vitesse dans le
sens des aiguilles d’une montre. Cela produit un courant ascendant doux qui guide l’air chaud
à proximité du plafond vers le sol de la pièce occupée. N’oubliez pas de régler votre thermostat
quand vous utilisez votre ventilateur de plafond. Vous avez là la solution pour créer facilement de
l’énergie supplémentaire tout en économisant de l’argent.
Exigences électriques et structurelles
Le ventilateur de plafond se branche sur une prise de terre de 220-240 V/AC, 50 Hz. La boîte de
sortie doit être solidement fixée et doit pouvoir résister à une charge minimale de 23kg (50 lbs). Le
schéma 1 représente les différentes configurations possibles pour monter la boîte de sortie.
Plafond
Solives
Schéma 1
2˝ x 4˝
Boîte
de sortie
Attention
Pour réduire les risques d’incendie, de choc électrique ou de blessures corporelles, la boîte de
sortie doit comporter la mention « Acceptable for fan support » (peut supporter un ventilateur).
Utilisez les vis fournies avec la boîte de sortie. De nombreuses boîtes de sortie habituellement
utilisées pour supporter des luminaires ne permettent pas de supporter un ventilateur et doivent
donc être remplacées. Demandez conseil à un électricien qualifié en cas de doute.
Attention
Eteindre l’interrupteur mural ne suffit pas. Pour éviter tout choc électrique, coupez impérativement
l’électricité dans la boîte à fusibles avant d’effectuer tout câblage. Réalisez les câblages en
respectant les normes en vigueur dans votre pays. Veillez à bien raccorder le ventilateur de
plafond pour éviter tout choc électrique.
