Instruction pour le déballage
Pour vous faciliter la tâche, effectuez une vérification à chaque étape. Quand une étape est
terminée, faites une petite coche. Cela vous permet de ne pas oublier d’étape et de savoir où vous
en êtes si vous êtes interrompu au cours du montage.
Attention
N’installez et n’utilisez en aucun cas le ventilateur s’il manque une pièce ou si une pièce est
endommagée. Ce produit est conçu pour fonctionner uniquement avec les pièces fournies et / ou
avec les accessoires conçus spécialement pour ce ventilateur Fanimation. L’utilisation de pièces
ou d’accessoires non homologués par Fanimation peut provoquer des dommages corporels ou
matériels. Pour toute pièce manquante ou endommagée, contactez votre revendeur.
1. Vérifiez que vous avez bien reçu toutes les pièces suivantes :
Remarque : si la description ne vous paraît pas claire, référez-vous aux illustrations présentes
dans cette notice.
- Moteur avec carter
- Ensemble tige de plafond / boule
- Support de suspension
- Pavillon supérieur
- Anneau de montage
- Cache du coupleur du moteur
- Plaque d’adaptation
- Couvercle inférieur
- Pales en bois (3)
- Interrupteur mural CW40-220
- Sachet de visserie :
Vis avec rondelle intégrée 3/16 pouce 24 x
15 mm (pales vers arbre du moteur)
Tournevis Philips 4 pouces
Connecteurs à 4 fils
Kit d’équilibrage des pales
Plaque d’adaptation
Sachet de visserie
Moteur avec carter
Couvercle inférieur
Ensemble
tige de
plafond / boule
Support de suspension
Pavillon supérieur
Set de pales
Cache du coupleur
du moteur
Anneau
de montage
Interrupteur mural CW40-220
Utilisation écologique d’un ventilateur de plafond
La performance d’un ventilateur de plafond et les économies d’énergie potentielles dépendent
en grande partie de son installation et de son utilisation. Voici quelques conseils pour utiliser
efficacement un ventilateur de plafond.
Choisir un emplacement approprié
Il est recommandé d’installer ou de monter les ventilateurs de plafond au milieu de la pièce à une
hauteur minimale par rapport au sol de 213 cm (7 pieds) et à une distance par rapport aux murs
de 45 cm (18 pouces). Si la hauteur sous plafond le permet, installez le ventilateur à une hauteur
6
5
Le Zonix
™

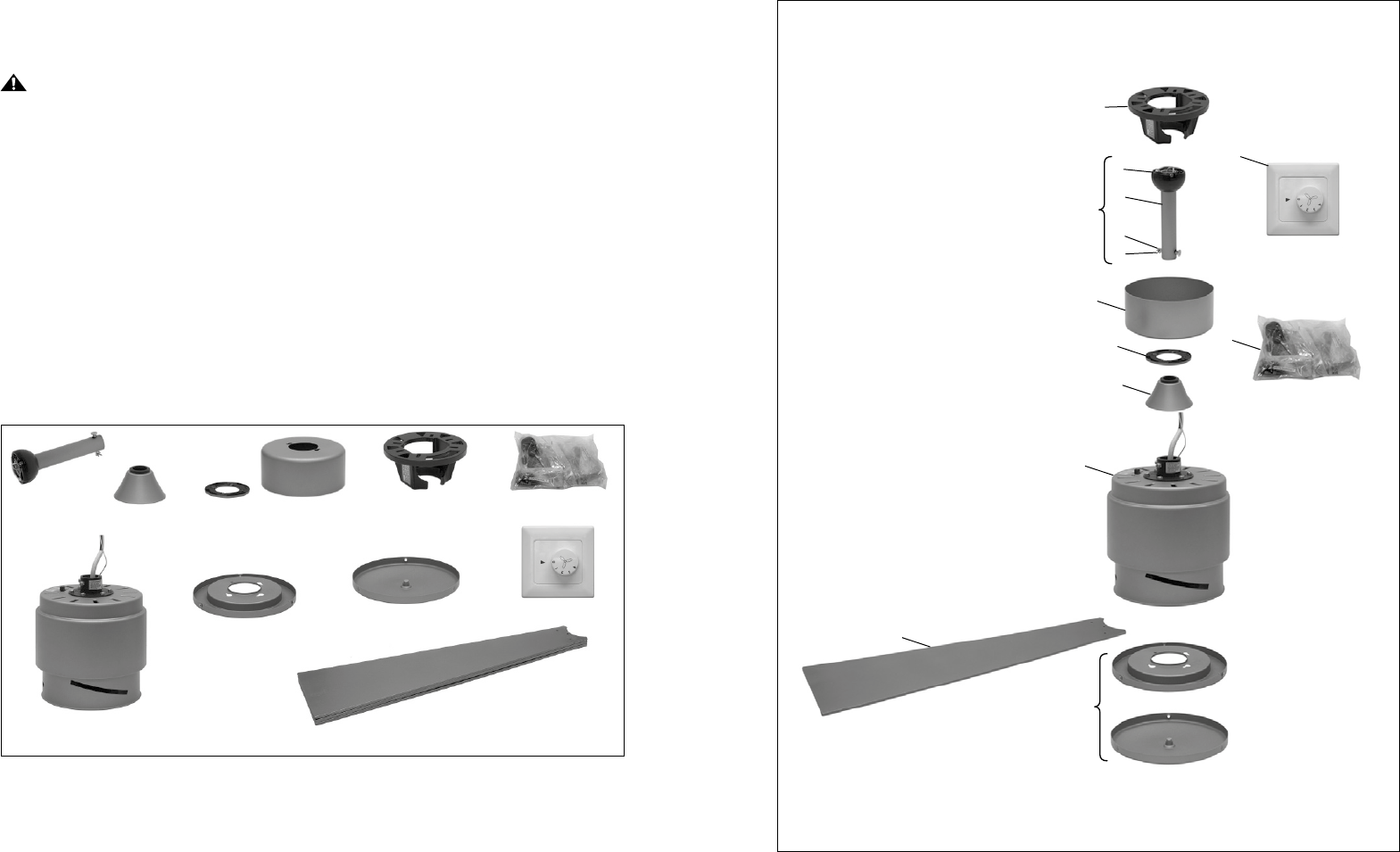

Modèle FP4620**-220 - éclaté
1
3
4
2a
2b
2c
2d
2
7
Remarques:Cette illustration n’est pas à l’échelle et sa configuration est susceptible de varier.
Le produit ou les pièces sont susceptibles d’être modifiés sans préavis
schéma 1
8
10
9
