SÄHKÖLIITÄNNÄT
(osa varattu vain asiantuntevalle henkilöstölle)
Ennen kuin teet mitään toimenpiteitä liesituulettimelle, kytke laite irti säh-
köverkosta.
Varmista, ettei liesituulettimen sisällä irtoa tai leikkaudu sähköjohtoja;
jos näin tapahtuu ota yhteyttä lähimpään Huoltopalveluun.
Sähköliitäntöjen tekemistä varten, ota yhteyttä asiantuntevaan henkilöstöön.
Liitännät on tehtävä voimassa olevien lakien mukaisesti.
Ennen liesituulettimen yhdistämistä sähköverkkoon, varmista että:
-
voa;
-
naisuudet liesituulettimen sisältä);
-
massa olevien määräysten mukaan;
liitäntäpistoke on helppopääsyisessä paikassa liesituulettimen asennuksen jälkeen.
Tapauksissa joissa:
-
dot on liitettävä seuraavasti: kelta-vihreä maadoitukseen, sininen nollajohtoon ja ruskea
vaihejohtoon. Pistoke on yhdistettävä asianmukaiseen turvapistorasiaan.
kiinteä laitteisto, jota ei ole varustettu virtajohdolla ja pistokkeella, tai muulla laitteella, joka
varmistaa erotuksen verkosta, koskettimien avausetäisyydellä mahdollistaen täydellisen
katkaisun III-ylijännitekategorian olosuhteissa.
Näiden virrankatkaisulaitteiden on oltava olemassa sähköverkossa asennusta koskevien
määräysten mukaisesti.
Keltainen/vihreä maajohto ei saa katketa virtakatkaisijan kautta.
Valmistaja ei ota vastuuta turvamääräyksien laiminlyönnistä.
SAVUN POISTO
LIESITUULETIN ULKOISELLA POISTOPUTKELLA IMU
Tässä versiossa savut ja höyryt johdetaan ulkotilaan poistoputken kautta.
Tätä varten liesituulettimen ilmanpoistoliitos on liitettävä putkeen, jossa
on ulkoinen poistoaukko.
Poistoputken ominaisuudet:
moottoriin.
Putket on eristettävä, jos ne kulkevat kylmien tilojen läpi.
Ulkoilman palautumisen estämiseksi, tuulettimessa on vastaventtiili, jos käytössä on 800
m
3
/h tai sitä suurempi moottori.
Saksan poikkeus:
kun liesikupua ja muulla kuin sähköllä toimivia laitteita käytetään samanaikaisesti, tilan negatii-
vinen paine ei saa ylittää 4 Pa (4 x 10-5 baaria).
LIESITUULETIN SISÄILMAN KIERROLLA SUODATTAVA
Tässä versiossa ilma kiertää aktiivihiilisuodattimien läpi puhdistusta var-
ten ja takaisin sisäilmaan.
Tarkista että aktiivihiilisuodattimet on asennettu kupuun, jos näin ei ole
asenna ne asennusohjeiden mukaisesti:
Tässä versiossa vastaventtiili ei saa olla asennettuna: poista venttiili, jos se on
asennettuna moottorin ilmanpoistoliitokseen.
ASENNUSOHJEET
osa on tarkoitettu vain pätevälle henkilöstölle
Liesituuletin on mahdollista asentaa eri kokoonpanoilla.
Yleiset asennusvaiheet koskevat kaikkia asennuksia; tarkennetuissa koh-
dissa noudata kuitenkin sitä koskevan asennuksen vaiheita.
TOIMINTA
LIESITUULETTIMEN KÄYNNISTÄMINEN
Käynnistä liesituuletin vähintään minuutti ennen kypsentämisen aloittamista savujen ja
höyryjen johtamiseksi kohti imuripintaa.
Kypsentämisen jälkeen jätä t päälle, kunnes kaikki höyryt ja hajut on imetty täysin: ajastin-
toiminnolla liesituulettimen sammutus voidaan ajastaa 15 minuutin päähän.
NOPEUDEN VALINTA
I-nopeus: pitää ilman puhtaana matalalla energiankulutuksella.
II-nopeus: normaali käyttötila.
III-nopeus: voimakkaiden hajujen ja höyryjen tapauksessa.
IV-nopeus: hajujen ja höyryjen nopeaan poistamiseen.
SUODATTIMIEN PESU- JA VAIHTOVÄLIT
Metallisuodattimet on pestävä 30 käyttötunnin välein.
Aktiivihiilisuodattimet on vaihdettava 3-4 kuukauden välein, liesituulettimen käytöstä riip-
puen.
Lisätietoja löytyy luvusta ''HUOLTO''.

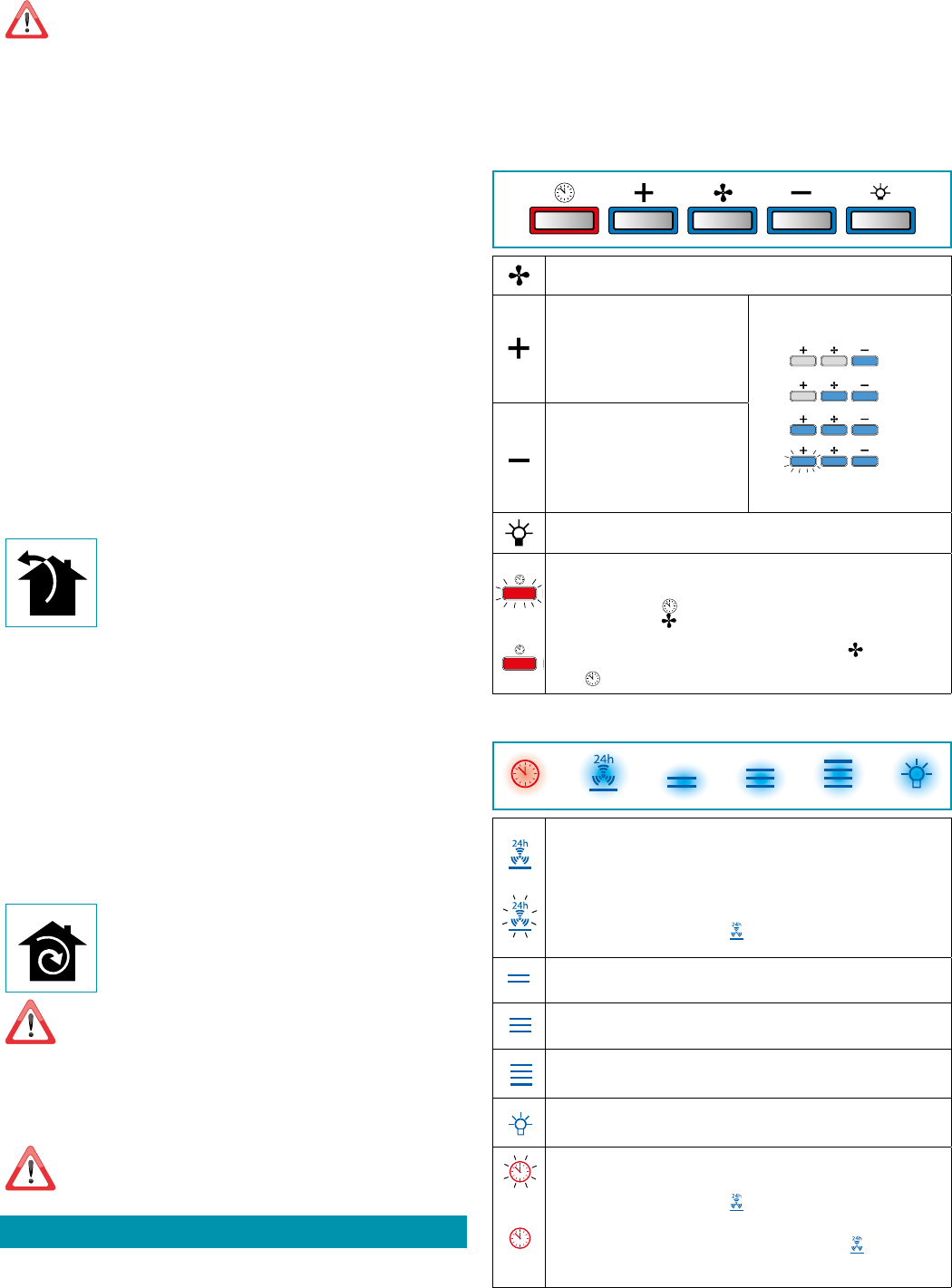

ELEKTRONINEN NÄPPÄIMISTÖ (TOP, TOP A+)
Moottori ON/OFF
Käynnistyksessä nopeus on sama kuin viimeisimmän sammutuksen hetkellä.
Nopeuden lisäys 1-4
Nopeus 4 on päällä vain joitakin mi-
nuutteja, sen jälkeen aktivoituu no-
peus 3
.
Nopeudet on ilmoitettu näppäimien
led-valojen avulla:
Nopeus 1
Nopeus 2
Nopeus 3
Nopeus 4
(vilkkuva "+" led-valo)
Nopeuden hidastus 4-1
Valon sytytys / sammutus
AJASTIN (Vilkkuva punainen led-valo)
Automaattinen sammutus 15 min jälkeen.
Toiminto kytkeytyy pois päältä (punainen led-valo sammunut), jos:
- AJASTIN-näppäintä (
) painetaan toisen kerran.
- ON/OFF-näppäintä (
) painetaan.
SUODATINHÄLYTYS (Kiinteästi palava punainen led-valo (
) off)
Rasvanpoistosuodattimien huolto noin 30 käyttötunnin jälkeen.
Paina (
) 3 sekuntia laskurin nollaamiseksi.
KOSKETUSNÄPPÄIMET (QUASAR, QUASAR A+)
ON/OFF
Moottorin käynnistys/sammutus ja Nop1
ON/OFF (Vilkkuva punainen led-valo)
Painamalla yli kolme sekuntia aktivoidaan 24h sykli (1h ON -> 3h OFF -> 1h ON)
Toiminto kytkeytyy pois päältä (punainen led-valo sammunut), jos:
- Moottori sammutetaan (näppäin
).
- Jälkeen24h
Aktivointi Nopeus 2
Aktivointi Nopeus 3
Aktivointi Nopeus 4 vain muutamaksi minuutiksi, sen jälkeen aktivoi-
tuu nopeus 3.
Valon sytytys / sammutus
AJASTIN (Vilkkuva punainen led-valo)
Automaattinen sammutus 15 min jälkeen.
Toiminto kytkeytyy pois päältä (punainen led-valo sammunut), jos:
- Moottori sammutetaan (näppäin
).
- Nopeutta muutetaan.
SUODATINHÄLYTYS (Kiinteästi palava punainen led-valo
off)
Rasvanpoistosuodattimien huolto noin 30 käyttötunnin jälkeen.
Paina 3 sekuntia laskurin nollaamiseksi.
