DEUTSCH
Der Anschluss muss in Übereinstimmung mit der geltenden Gesetzgebung ausgeführt wer-
den.
Bevor das Gerät ans Stromnetz angeschlossen wird, muss geprüft werden, dass:
geeignet ist (siehe Kenndaten in der Abzugshaube);
-
rung kommen;
Erdung verbunden ist;
ist.
Bei:
genormter Stecker sein. Die Kabel müssen wie folgt angeschlossen werden: Das gelb-grüne Kabel
für die Erdung, das blaue Kabel für den Nullleiter und das braune für die Phase. Der Stecker muss
an einer geeigneten Sicherheitssteckdose angeschlossen werden.
Trennung vom Stromnetz mit einer derartigen Öffnungsdistanz der Kontakte verfügt, dass die
vollständige Trennung zu den Bedingungen der Überspannungskategorie III erfolgt.
Diese Trennvorrichtungen müssen gemäß den Installationsnormen am Versorgungsnetz installiert
werden.
Der grün/gelbe Erdungsdraht darf nicht vom Schalter unterbrochen werden.
Der Hersteller lehnt jede Haftung ab, falls die Sicherheitsnormen nicht eingehalten werden.
RAUCHABZUG
ABZUGSHAUBE IN VERSION AUSSENABLUFT ABLUFTVERSION
Bei dieser Ausführung werden die Dämpfe über ein Abzugsrohr nach
außen abgeleitet.
Deshalb muss der Anschluss der Haube für den Abzug mit einem Rohr
an einem externen Abzug angeschlossen werden.
Das Abzugsrohr muss:
-
hindern, dass das entstehende Kondenswasser in die Abzugshaube zurückfließt.
Abzugsleistung der Haube reduziert wird.
Wenn die Rohrleitung durch kalte Räume verläuft, muss sie isoliert werden.
Um ein Rückströmen der Luft von Außen zu vermeiden, verfügen Abzugshauben mit
Motoren zu 800m
3
/h oder mehr, über ein Rückschlagventil.
Abweichungen für Deutschland:
Wenn die Herdabzugshaube gleichzeitig mit Geräten betrieben wird, die mit einer anderen Ener-
gie als elektrischem Strom betrieben werden, darf der negative Druck im Raum 4 Pa nicht über-
schreiten (4 x 10-5 bar).
ABZUGSHAUBE IN VERSION INNENUMLUFT FILTRIEREND
In dieser Ausführung strömt die Luft durch die Aktivkohlefilter, wo sie gerei-
nigt wird, und wird anschließend in den Raum zurückgeleitet.
Kontrollieren, dass die Aktivkohlefilter in der Abzugshaube angebracht
sind, andernfalls müssen sie angebracht werden, wie in der Monta-
geanleitung angeführt.
In dieser Ausführung darf das Rückschlagventil nicht montiert werden. Sollte es
dennoch am Anschluss für den Luftabzug des Motors vorhanden sein, muss es
entfernt werden.
MONTAGEANLEITUNG
Dieser Abschnitt ist ausschließlich qualiziertem Personal vorbehalten
Die Abzugshaube kann in verschiedenen Kongurationen installiert werden:
Die allgemeinen Montagephasen gelten für alle Installationen; befolgen
Sie dagegen die entsprechenden Phasen der gewünschten Installation,
wo dies extra angegeben wird.
BETRIEB
WANN MUSS DIE ABZUGSHAUBE EINGESCHALTET WERDEN?
Die Abzugshaube mindestens eine Minute vor Beginn des Kochvorgangs einschalten. Dadurch
wird ein Luftstrom erzeugt, der den Rauch und die Dämpfe zur Absaugfläche hin befördert.
Nach Abschluss des Kochvorgangs die Abzugshaube noch so lange laufen lassen, bis alle Dämp-
fe und Gerüche abgesaugt sind. Es besteht eventuell auch die Möglichkeit, mit Hilfe der Timer-
Funktion die automatische Abschaltung der Abzugshaube nach 15 Minuten Betrieb einzustellen.
WELCHE GESCHWINDIGKEITSSTUFE SOLL GEWÄHLT WERDEN?
Geschwindigkeit 1: Hält die Luft bei geringem Stromverbrauch rein.
Geschwindigkeit 2: Wird für normale Bedingungen verwendet.
Geschwindigkeit 3: Wird bei Vorhandensein von starken Gerüchen oder Dämpfen verwendet.
Geschwindigkeit 4: Wird für eine schnelle Beseitigung von Gerüchen oder Dämpfen verwendet.
WANN MÜSSEN DIE FILTER GEREINIGT ODER AUSGETAUSCHT WERDEN?
Die Metallfilter müssen jeweils nach 30 Betriebsstunden gereinigt werden.
Die Aktivkohlefilter müssen im Durchschnitt alle 3-4 Monate, je nachdem, wie oft die Ab-
zugshaube verwendet wird, ausgetauscht werden.
Für weitere Details siehe Kapitel “WARTUNG”.

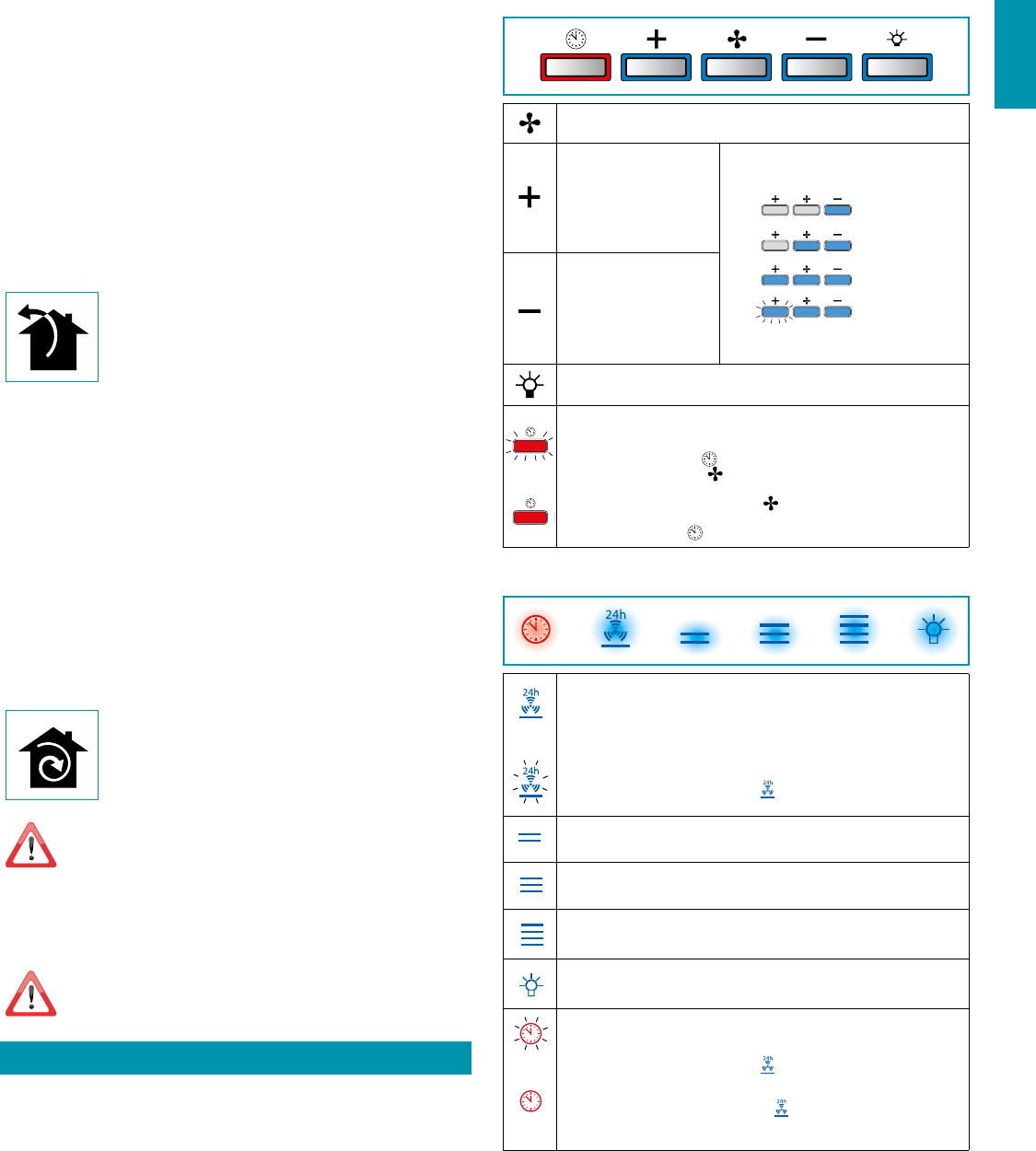

ELEKTRONISCHE BEDIENTAFEL (TOP, TOP A+)
Motor ON/OFF
Der Start erfolgt mit der vor dem Ausschalten gespeicherten Geschwindigkeit.
Erhöhung der Geschwindig-
keit von 1 bis 4
Die Geschwindigkeit 4 ist nur für
einige Minuten aktiviert,
dann
wird die Geschwindigkeit 3
aktiviert.
Die Geschwindigkeiten werden von den an den
Tasten vorhandenen LEDs signalisiert:
Geschwindigkeit 1
Geschwindigkeit 2
Geschwindigkeit 3
Geschwindigkeit 4
(LED "+" blinkend)
Drosselung der Geschwindig-
keit von 4 bis 1
Einschalten / Ausschalten des Lichts
TIMER (rote blinkende LED)
Selbstausschaltung nach 15 Minuten
Die Funktion wird deaktiviert (rote LED ausgeschaltet), wenn:
- man erneut die Taste TIMER (
) drückt.
- wenn man die Taste ON/OFF (
) drückt.
ALARM FILTER (
rote LED dauerhaft mit ( ) off
)
Wartung der Fettfilter nach ungefähr 30 Betriebsstunden.
3 Sekunden lang drücken
( )
, um den Zähler auf Null zu stellen.
BEDIENTAFEL TOUCH (QUASAR, QUASAR A+)
ON/OFF (LED dauerhaft)
Ein-/Ausschaltung des Motors und Vel1.
ON/OFF (blinkende LED)
Bei Druck von mehr als 3 Sekunden aktiviert sich der Betriebszyklus von 24 h
(1h ON -> 3h OFF -> 1h ON). Die Funktion wird deaktiviert, wenn:
- Der Motor ausgeschaltet wird (Taste
).
- Nach 24h
Aktivierung Geschwindigkeit 2
Aktivierung Geschwindigkeit 3
Aktivierung Geschwindigkeit 4 nur für einige Minuten, dann wird die
Geschwindigkeit 3 aktiviert.
Einschalten / Ausschalten des Lichts
TIMER (rote blinkende LED)
Selbstausschaltung nach 15 Minuten
Die Funktion wird deaktiviert (rote LED ausgeschaltet), wenn:
- Der Motor ausgeschaltet wird (Taste
).
- Die Geschwindigkeit geändert wird.
ALARM FILTER (rote LED dauerhaft mit (
) off)
Wartung der Fettfilter nach ungefähr 30 Betriebsstunden.
3 Sekunden lang drücken, um den Zähler auf Null zu stellen.
