Installation Instructions

44
PARTES PRINCIPALES
Accesorios disponibles
-Kitdetechoaltoquesustituyeelconductodehumossuperior.-sku#HIGH2.
-Kitsinconductos-Incluyeundesviadorsinconductos,ltrosdecarbón,chimenea
inferiorconrejillasdeventilación-sku#DUCT2
-Accesoriodeltrodecarbónactivado-sku#FILTER2
-Accesoriodemandoremotoinalámbrico-REMCTRL2
Piezas necesarias
-conductometálicoredondode6"

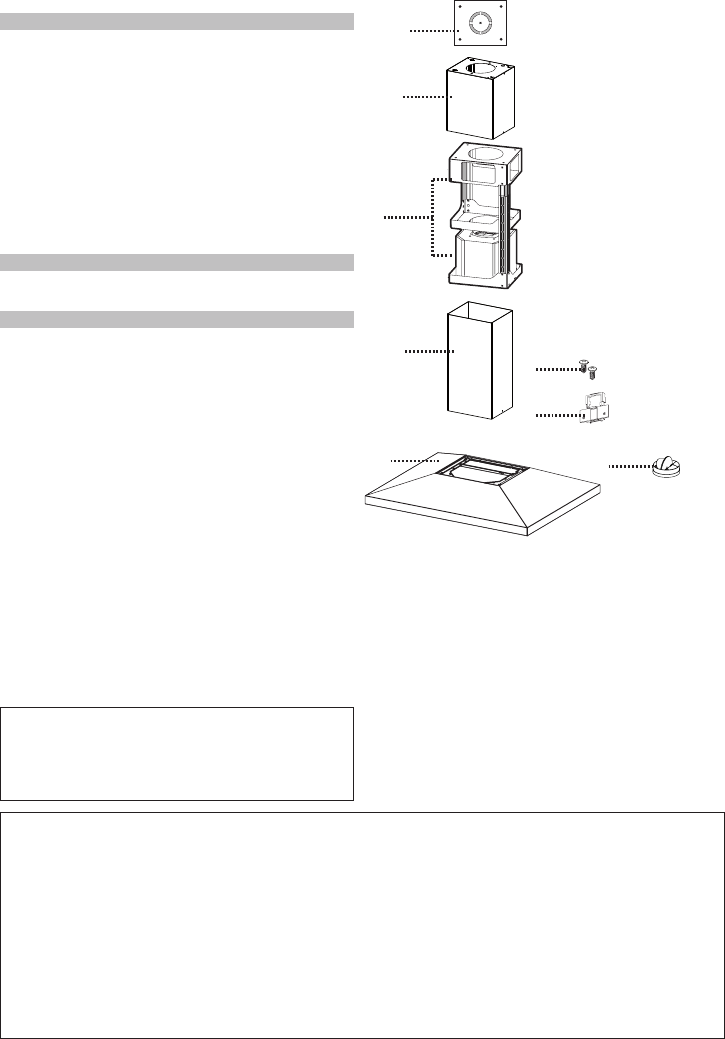

Componentes
Ref. Cdad. Componentes del producto
1 1 Cuerpo de la campana, completo de:
Controles, Luces, Filtros, Ventilador.
2 1 Chimenea telescópica que comprende:
2.1 1 Sección superior
2.2 1 Sección inferior
7.1 1 Bastidor telescópico completo con
extractor, compuesto por:
7.1a 1 Bastidor superior
7.1b 1 Bastidor inferior
10 1 Registro ø 5 7/8 "
11 1 Cabledejaciónplasticò
Ref. Cdad. Componentes del Instalación
12q 4 Tornillos 1/8" x 1/4"
21 1 Plantilla de perforación
Cdad. Documentación
1 Manual de instrucciones
10
1
2,2
2,1
21
7,1
12q
7,1a
7.1b






















11
