Installation Guide
33
1
2
Ø 5/16”
13
1/4
”
5
1/8
”
u
u
x2
x2
5
1/8
”
x2
x2
´

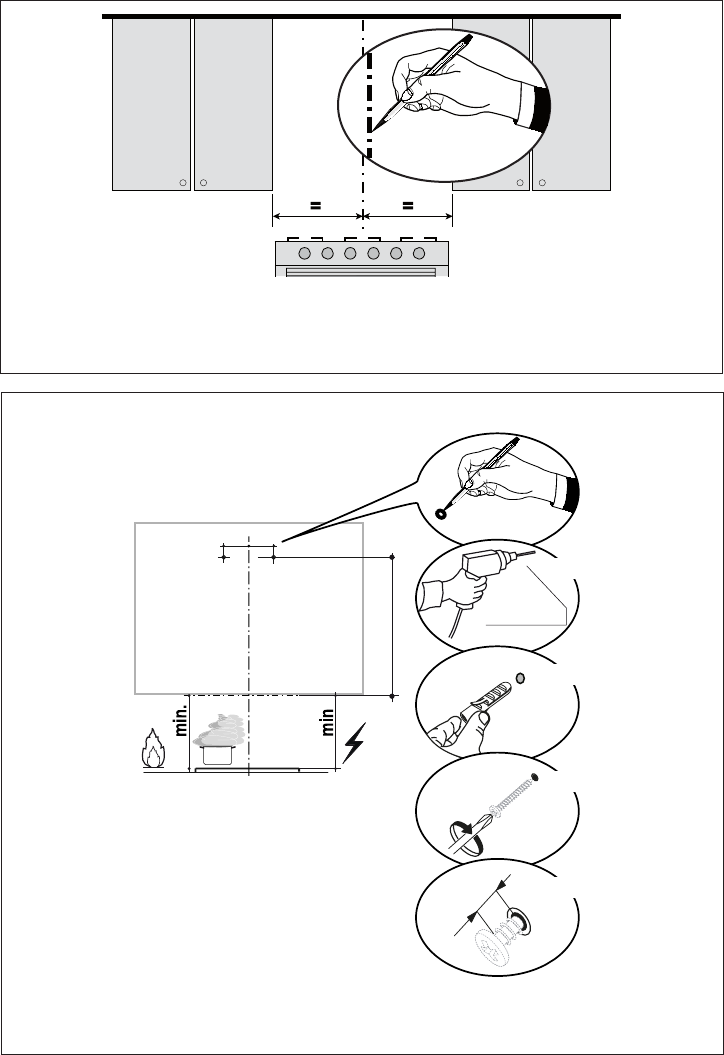

Tracez une ligne verticale sur le mur d'appui le plus haut que possible, au centre de l'emplacement
où la hotte sera installée.
Tracez une ligne horizontale à l'endroit correspondant au bas de la hotte comme représenté dans
l'illustration. Cet emplacement doit se trouver à au moins 24" de la surface de cuisson.
Notice d'installation
Cooker Hood Installation
Tracez un repère sur le mur à l'endroit indiqué, 13 1/4" au-dessus de la ligne horizontale et à une
distance de 5 1/8" à gauche et à droite de la ligne verticale et vériant le nivellement.
Insérez deux chevilles (achetées séparément) et deux vis dans les trous, comme illustré.
