Descripción

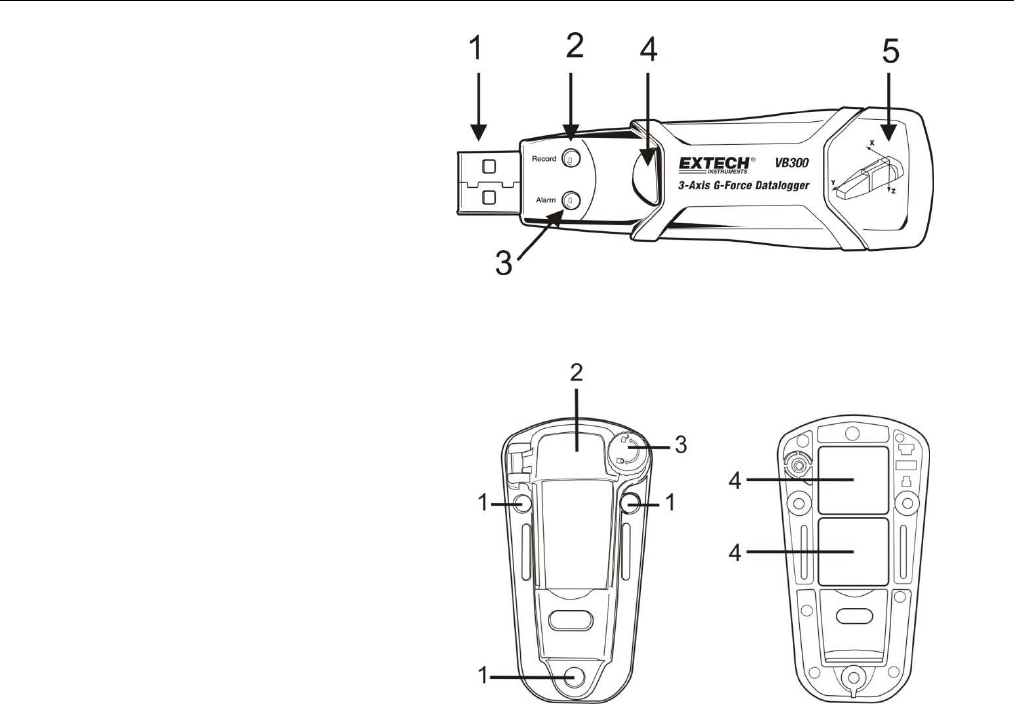

Descripción del medidor
1. Conector USB
2. LED REGISTRO
3. LED ALARMA
4. Botón Inicio / Paro del Registrador de datos
5. Diagrama de referencia de ejes
Nota: Tornillos (2) de acceso al compartimiento de la batería ubicados atrás de la unidad. Consulte la sección de instalación de la batería
para más detalles.
Descripción del montaje en pedestal
1. Orificios para tornillos de montaje
2. {Traba de giro
3. Candado de la traba de giro
4. Imanes para montaje
VISTA FRONTAL VISTA POSTERIOR
