User manual

VB300-PT-V1.3 12/11
3
Descrições

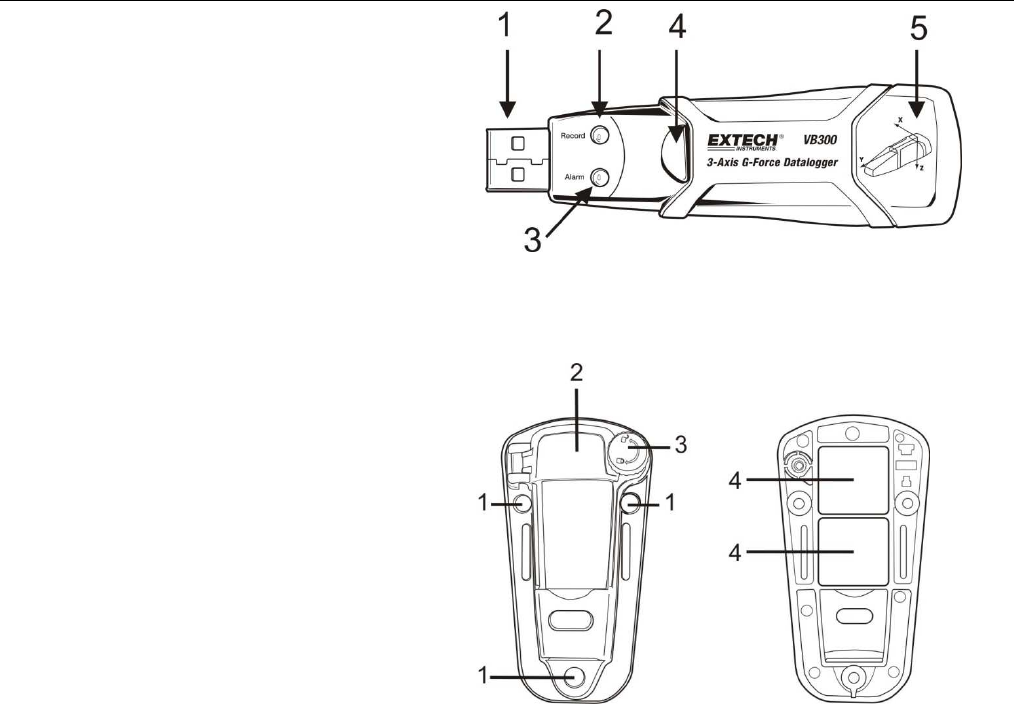

Descrição do medidor
1. Conector USB
2. Indicador RECORD
3. Indicador ALARM
4. Botão de Iniciar / Parar do registrador de dados
5. Diagrama de referência dos eixos
Observação: Os parafusos (2) de acesso ao compartimento da bateria estão localizados na parte de trás do aparelho. Consulte a secção
de instalação da bateria para mais detalhes.
Descrição do encaixe para pedestal
1. Orifícios dos parafusos
2. Presilha móvel
3. Trava da presilha móvel
4. Ímãs de montagem
VISTA FRONTAL VISTA TRASEIRA
