Manuel d’utilisation Photomètre Enregistreur de données en temps réel - carte SD Modèle SDL400

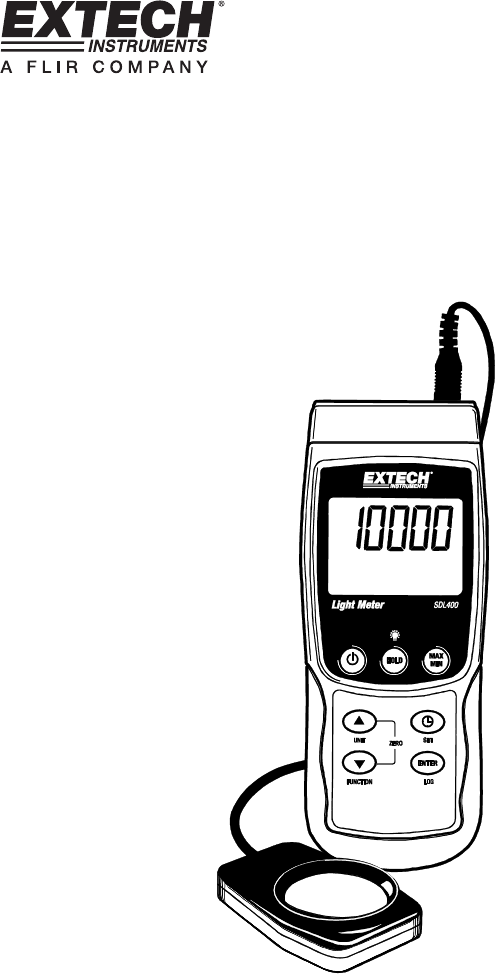

Introduction Nous vous félicitons pour l'acquisition de ce photomètre Extech SDL400. Cet appareil vous permettra d’afficher et de stocker les lectures du photomètre sur trois gammes : 2 000 / 20 000 / 100 000 LUX ou Bougies Pieds à partir du capteur d’intensité lumineuse à coupole fourni. L’appareil série automatiquement les mesures du photomètre et le spectre du capteur d’intensité lumineuse est conforme aux exigences de la C.I.E.
Mise en route Mise SOUS/HORS tension • • • Mettez l’appareil sous tension en maintenant enfoncée la touche d’alimentation pendant au moins 1,5 seconde. Appuyez et maintenez enfoncée la touche d’alimentation pendant au moins 1,5 seconde pour mettre l’appareil HORS TENSION. Cet appareil peut être alimenté par six (6) piles « AA » 1,5 V DC ou par un adaptateur secteur (facultatif).
Mesures Mesures du photomètre 1. Connectez le capteur d’intensité lumineuse à la partie supérieure de l’appareil comme précédemment décrit. 2. Mettez l’appareil sous tension en maintenant enfoncée la touche d’alimentation pendant au moins 1,5 seconde. 3. Sélectionnez le mode Mesure de l’intensité lumineuse en appuyant et en maintenant enfoncé le bouton FONCTION pendant au moins 1,5 seconde (si nécessaire). L’icône «LIgHt» indique le mode Photomètre 4.
Mode de configuration Configuration de base en un coup d’œil Pour visualiser la configuration actuelle de l’appareil en ce qui concerne l’heure, la date et au taux d'échantillonnage des données, appuyez sur la touche SET pendant un moment. L’appareil affiche à présent la configuration de manière successive rapide. Si les informations ne sont pas recueillies lors de la première tentative, appuyez simplement à nouveau sur la touche SET jusqu’à ce que toutes les informations soient indiquées.
Définition du temps d’échantillonnage (Taux) de l’enregistreur de données 1. 2. 3. 4. Accédez au paramètre SP-t comme décrit dans la section Accès au Mode de Configuration cidessus. La fréquence d’échantillonnage peut être réglée sur 0 (enregistrement manuel) ou 1, 2, 5, 10, 30, 60, 120, 300, 600, 1 800 ou 3 600 secondes pour un enregistrement automatique. Sélectionnez la fréquence d’échantillonnage souhaitée à l'aide des touches fléchées. Appuyez sur le bouton ENTER pour confirmer l'entrée.
FORMATAGE de la carte SD 1. 2. 3. 4. 5. Accédez au paramètre Sd-F comme décrit dans la section Accès au Mode de Configuration cidessus. Utilisez les touches fléchées pour sélectionner YES pour formater la carte (sélectionnez NO pour annuler le formatage). Remarque : Toutes les données stockées sur la carte seront perdues en cas de formatage. Appuyez sur la touche ENTER pour confirmer la sélection. Appuyez à nouveau sur ENTER pour reconfirmer.
Enregistre et rappelle les lectures maximales et minimales Dans le cadre de toute session donnée de prise de mesures, cet appareil peut enregistrer les lectures des valeurs les plus élevées (MAX) et des valeurs les plus basses (MIN) à des fins de rappel ultérieur. 1. 2. 3. 4. 5. Appuyez sur la touche MAX-MIN pendant un moment pour accéder à ce mode de fonctionnement (l’indicateur REC s’affiche). L’appareil enregistre à présent les lectures des valeurs maximales (MAX) et minimales (MIN).
Enregistrement manuel de données En mode manuel, l’utilisateur appuie sur la touche LOG pour enregistrer manuellement une lecture sur la carte SD. 1. Définissez le taux d’échantillonnage sur « 0 » seconde tel que décrit dans la section consacrée au mode Setup. 2. Appuyez et maintenez enfoncée la touche LOG pendant au moins 1,5 seconde et la partie inférieure de l’écran affichera P-n (n = numéro de l’emplacement de mémoire 1 à 99). 3. Appuyez momentanément sur le bouton LOG pour sauvegarder une lecture.
Transfert de données de la carte SD vers le PC 1. 2. 3. 4. Effectuez une session d’enregistrement de données tel que détaillé ci-dessus dans les sections précédentes. Conseil : Pour le premier test, enregistrez simplement une petite quantité de données en guise de test. Ceci est pour s’assurer que le processus de mémorisation des données est bien compris avant de commencer à effectuer des enregistrements importants de données sur une grande échelle.
Remplacement et mise au rebut des piles Lorsque de niveau de charge faible des piles s’affiche sur l’écran LCD, les piles doivent être remplacées. Si plusieurs heures de lectures précises sont encore possibles dans cet état; les piles doivent toutefois être remplacées dès que possible. Remarque : l’enregistreur de données ne fonctionnera pas si le symbole de niveau d’énergie bas des piles est affiché.
Spécifications Spécifications Générales Ecran Ecran LCD rétro-éclairé ; LCD dimensions : 52 x 38 mm (2 x 1,5 po) Indicateurs d’état Dépassement de gamme (----) et piles faibles Types de capteurs Intensité lumineuse : Capteur d’intensité lumineuse à coupole avec correction de couleurs fourni (conforme aux exigences de la C.I.
Spécifications électriques (température ambiante : 23 °C ± 5 °C) Photomètre Mesure LUX (gamme automatique) Pieds Bougies (gamme automatique) Gamme Gamme Affichage réel pour chaque gamme 2,000 LUX 0 à 1,999 LUX 20,000 LUX 1,800 à 19,990 LUX 100,000 LUX 18,000 à 99,900 LUX 200 Fc 0 à 186,0 Fc 2,000 Fc 167,0 à 1,860,0 Fc 10,000 Fc 1,670,0 à 9,290,7 Fc Résolution Précision 2,000 LUX 1 LUX 20,000 LUX 10 LUX 100,000 LUX 100 LUX 200 Fc 0,1 Fc ± (4 %rdg + 2 chiffres) 2,000 Fc 1 Fc ± (4
