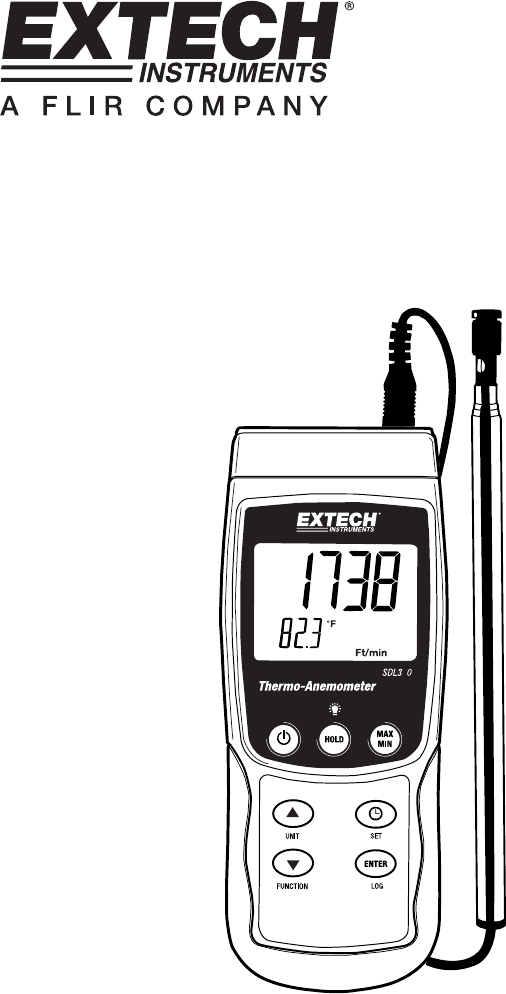

Manuel d’utilisation Thermo-anémomètre à fil chaud avec enregistreur de données Modèle SDL350 Hot Wire 5
Introduction Nous vous félicitons pour l’acquisition de ce thermo-anémomètre à fil chaud avec enregistreur de données Extech SDL350. Cet appareil vous permettra d’afficher et de stocker des lectures de température et de vitesse de l’air. Les lectures de température du thermomètre intégré à la sonde ou d’une sonde de température thermocouple externe de type J ou K connectée pourront être affichées et enregistrées. Les données sont stockées sur une carte SD à des fins de transfert vers un PC.
Fonctionnement Mise SOUS/HORS tension Mettez l’appareil sous tension ou hors tension en appuyant et maintenant enfoncée la touche d’alimentation pendant au moins 1,5 seconde. Fonctions de l’appareil Cet appareil offre trois modes de fonctionnement : Vitesse de l’air (avec température), température thermocouple, et courant aérien (en CFM/CMM) Appuyez et maintenez enfoncée la touche FUNCTION pendant au moins 1,5 seconde pour basculer d’un mode à l’autre.
Courant aérien (Volume en CFM/CMM) 1. En premier lieu, mesurez et notez la superficie du conduit ou du passage testé en pieds carrés ou mètres carrés. Dans le cas de conduits rectangulaires, la superficie se calcule en multipliant Longueur par Largeur ; pour des conduits circulaires, utilisez 3.14 x R². 2. Saisissez la valeur de superficie dans le mode CONFIGURATION (référez-vous à la section mode CONFIGURATION pour plus de détails) 3.
Réinitialisation du système Si les touches de l’instrument de mesure deviennent inopérables ou si l’affichage se gèle, le bouton Reset peut être utilisé afin de réinitialiser l’appareil. 1. Utilisez un trombone ou un objet similaire afin d'appuyez momentanément sur le bouton de réinitialisation sur le côté droit en bas de l’instrument, sous le couvercle du compartiment s’enlevant. 2.
Enregistrement automatique de données En mode d’enregistrement automatique de données, l’appareil prend des lectures et les stocke sur une carte mémoire SD selon une fréquence d’échantillonnage définie par l’utilisateur. Le réglage par défaut de l’instrument de mesure est sur une fréquence d’échantillonnage de deux secondes.
Interface PC RS-232/USB Le kit logiciel en option (logiciel et câble) 407001A permet le transfert de données vers un PC via la prise de sortie RS232 se trouvant sous le couvercle détachable du compartiment situé sur le côté droit de l’appareil.
Définition du temps d’échantillonnage (Taux) de l’enregistreur de données 1. Accédez au paramètre SP-t. 2. Sélectionnez la fréquence d’échantillonnage souhaitée à l'aide des touches fléchées. Les paramètres disponibles sont : 0, 1, 2, 5, 10, 30, 60, 120, 300, 600, 1 800 et 3 600 secondes. 3. Appuyez sur le bouton ENTER pour confirmer l'entrée. 4.
Sélection des unités de mesure de la température (°C ou °F) 1. Accédez au paramètre t-CF. 2. Sélectionnez °C ou °F à l’aide des touches fléchées. 3. Appuyez sur la touche ENTER pour confirmer la configuration. 4. Appuyez et maintenez enfoncée la touche SET pendant au moins 1,5 seconde pour quitter le mode de fonctionnement normal (ou bien patientez simplement 7 secondes, le temps que l’appareil passe automatiquement au mode de fonctionnement normal). Définir le type de thermocouple (J ou K) 1.
Spécifications Spécifications Générales Ecran Types de capteurs Unités de mesure Ecran LCD rétro-éclairé ; dimensions : 52 x 38 mm (2 x 1,5 po) Thermistance à fil chaud pour mesure de vitesse de l’air et de courant aérien Thermistance pour capteur de température intégré à la sonde à fil chaud Thermocouple pour mesures de température isolées Vitesse de l’air : m/S (mètres par seconde) Km/h (kilomètres par heure) Ft/min (FPM ; pieds par minute), Nœuds (milles nautiques par heure), Mille/h (mph ; milles par
Spécifications électriques (température ambiante : 23 °C ± 5 °C) Vitesse de l’air Mesure m/s (mètres/seconde) km/h (kilomètres par heure) Mph (miles/heure) Plage Résolution Précision 0,2 - 5,0 m/s 0,01 5,1 – 25,0 m/s 0,1 0,7 - 18,00 km/h 0,01 18,0 – 72,0 km/h 0,1 0,5 – 11,20 mph 0,01 11,2 – 44,7 mph 0,1 ± (5 % de la lecture + x) ou ± (1% FS + x) (la plus grande des valeurs) (Pour x, voir ci-dessous) 0,40 – 9,70 Nœuds 0,01 Nœuds 9,7 – 38,8 Nœuds 0,1 FPM (Pieds/min) 40 - 3940 ft/min 1 x = 0
