Operación
Nota: Antes de continuar, lea todas las notas de seguridad.
1. Presione el botón POWER para encender el medidor. Todos los LED destellan para una
prueba de 2 segundos. Sólo el LED de tensión permanecerá encendido después de la
prueba. No use el instrumento si alguno de los LED no funciona.
2. Conecte las tres pinzas cocodrilo sin contacto a los tres conductores de potencia de fase.
Rojo a L1 (R, U)
Blanco a L2 (S, V)
Azul a L3 (T, W)

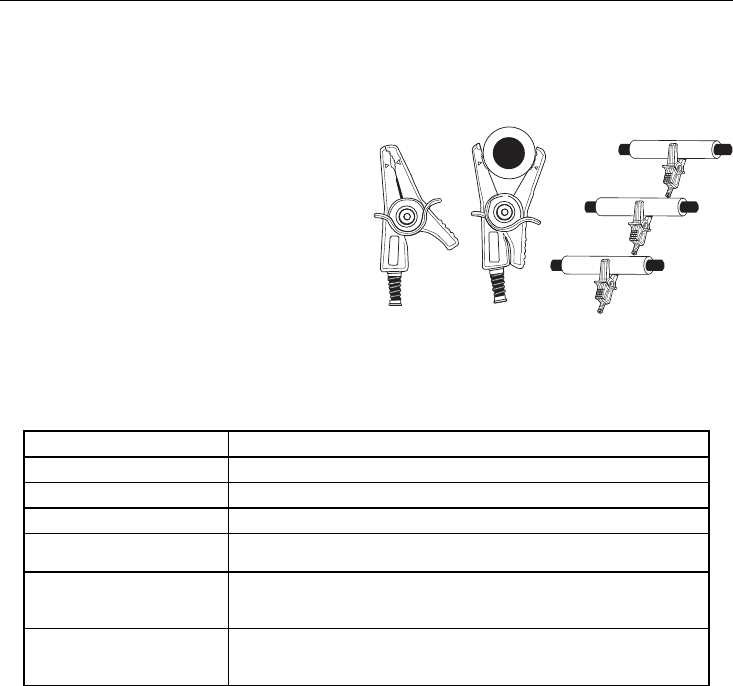

3. El símbolo "▼" en cada pinza debe
quedar colocado al centro de cada
conductor.
4. El LED CW o CCW y LED rotación
indicarán la secuencia de fase.
5. El zumbador sonará intermitentemente
durante una secuencia en sentido horario y de forma continua durante una secuencia en
sentido contra horario.
Indicaciones de estado
Estado Indicación
Tres conductores vivos LED L1,L2,L3 están ON
Fases abiertas LED L1, L2 ó L3 están apagados para fases abiertas
Línea de tierra faltante LED no se enciende por falta de la línea de tierra
Línea de tierra (conexión
Delta)
Fase con LED intermitente es una fase de tierra
Fase positiva en sentido
horario
Los LED de rotación en sentido horario destellan en dirección en
sentido horario como indican las marcas de "flecha". El
zumbador suena intermitentemente.
Fase contra horario
negativo
Los LED de rotación contra sentido horario destellan en
dirección contra sentido horario como indican las marcas de
"flecha.. El zumbador suena continuamente.
Brillantez
Presione el botón de brillantez para aumentar la intensidad luminosa del LED. Esto puede ser útil al
observar los LED en áreas muy iluminadas.
Apagado automático desactivado
Con el fin de prolongar la vida útil de la batería, la unidad se apagará automáticamente después de
5 minutos de inactividad.
Montaje con imán
El panel posterior cuenta con cuatro imanes que permiten la operación a manos libres.
